IGBT(러그 단자)용 WSL 시리즈 스너버 커패시터

특징:

유전체로서의 고온 내성 PP 필름, 인덕턴스 권선 구조 없음

내용제성 플라스틱 하우징, 열 전도성 수지로 포팅됨

낮은 등가 직렬 저항 및 높은 리플 전류를 견딜 수 있는 능력

높은 피크 전류의 영향을 견딜 수 있음

낮은 정전용량 손실, 낮은 자체 인덕턴스, 낮은 내부 온도

긴 수명, 뛰어난 난연성(UL94V-0 수준)

문의하기 다운로드

이전：WST 시리즈 스너버/공진 커패시터(축형)다음：PCB용 IGBT용 WSC 시리즈 스너버 커패시터

일반적인 응용 분야:

고전압, 고주파 회로에 널리 사용되며 특히 IGBT 스너버 회로에 적합

사양

참조 표준	GB/T 17702(IE기음 61071)
기후 카테고리	40/105/56
정격온도	85℃
작동 온도	-40~105℃
UN 정상 전압	630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
용량 공차	±5%(J) ±10%(K)
전압 증명	1.5U _N (10초)
Rins 절연 저항	C _N ≤0.33μF:≥15000MΩC _N >0.33μF：≥5000초(20℃ 100Vdc, 1분)
tanδ 소산 인자	≤0.0005 (1kHz, 20℃)
TEL 예상 수명	100,000h@U _N , Θ _HS =70℃

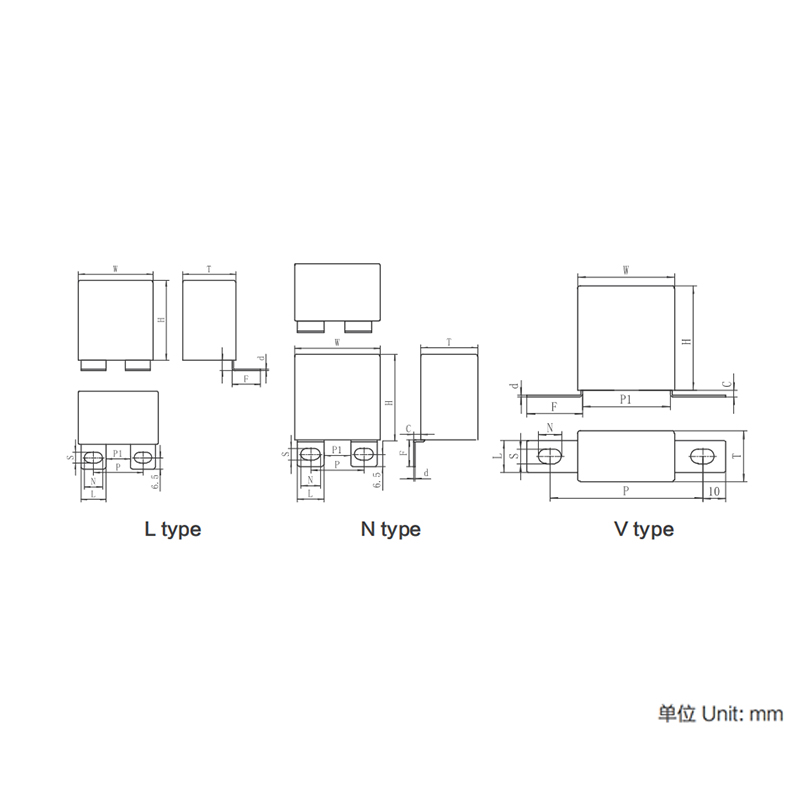

크기(밀리미터)

	중국 (μF)	여 (mm)	시간 (mm)	티 (mm)	엘 _에스 (nH)	dV/dt (V/μs)	E에스R @100kHz (mΩ)	나 _최대 (에이)	메모


630Vdc(420Vac)	0.68	37	25	15	23	900	5	9
	1	37	30	16	23	900	5	12
	1.5	37	34	20	23	900	4.5	17
	22	42	40	20	29	600	4	18.5
	3.3	42	44	24	29	600	3.5	20
	4.7	42	45	30	29	600	3.5	23
	6	42	43	42	29	600	3	25
	7	57	45	30	33	360	2.5	25
	9	57	50	35	33	360	2.5	29
850Vdc(450Vac)	0.47	37	25	15	23	1200	5	9
	0.68	37	30	16	23	1200	5	12
	1	37	34	20	23	1200	5	14
	1.5	37	34	20	23	1200	5	18
	1.5	42	40	20	29	750	4.5	18.5
	2.2	42	40	20	29	750	4.S	19.5
	3.3	42	45	30	29	750	4.5	21.5
	4.7	57	45	30	33	450	4	24.5
	6	57	50	35	33	450	4	26
1000Vdc(500Vac)	0.47	37	25	15	23	1300	5	9
	0.68	37	30	16	23	1300	S	10.5
	1	37	34	20	23	1300	4.5	15
	1.5	42	40	20	29	850	4.5	16
	2.2	42	44	24	29	850	4	20
	3.3	42	43	42	29	850	4	22
	3.3	57	45	30	33	500	4	20
	4.7	57	50	35	33	500	4	22
1200Vdc(600Vac)	0.33	37	25	15	23	1500	4.5	9
	0.47	37	30	16	23	1500	4.5	11
	0.68	37	34	20	23	1500	4.5	12.5
	1	42	40	20	29	950	4	16
	1.5	42	44	24	29	950	4	19.5
	2.2	42	43	42	29	950	4	21
	2.2	57	45	30	33	600	3.8	20
	3.3	57	50	35	33	600	3.8	23
1600Vdc(650Vac)	0.22	37	25	15	23	1900	6	8
	0.33	37	30	16	23	1900	6	10
	0.47	37	34	20	23	1900	5.5	14
	0.68	42	40	20	29	1250	4	16
	1	42	45	30	29	1250	4	19.5
	1.5	42	43	42	29	1250	4	21
	1.5	57	45	30	33	750	3.5	22
	2	57	50	35	33	750	3.5	24
2000Vdc(700Vac)	0.1	37	25	15	23	2300	8	7
	0.15	37	25	15	23	2300	8	8.5
	0.22	37	30	16	23	2300	6	10
	0.33	37	34	20	23	2300	6	13
	0.47	42	40	20	29	1300	4	15.5
	0.68	42	44	24	29	1300	3.5	18.5
	1	42	43	42	29	1300	3.5	21
	1	57	45	30	33	850	4	24
	1.5	57	50	35	33	850	4	24
2500Vdc(725Vac)	0.068	37	25	15	23	3300	8.5	6.5
	0.1	37	30	16	23	3300	8.5	8
	0.15	37	34	20	23	3300	8	11
	0.22	42	40	20	29	2100	4	14
	0.33	42	44	24	29	2100	43.5	15.5
	0.47	42	45	30	29	2100	3.5	18
	0.68	42	43	42	29	2100	3.5	18.5
	0.68	57	45	30	33	1200	3.5	19
	1	57	50	35	33	1200	3.5	19.5
3000Vdc(750Vac)	0.047	37	25	15	23	3500	8.5	7.5
	0.068	37	30	16	23	3500	8	9
	0.1	37	34	20	23	3500	7.5	10.5
	0.15	37	34	20	23	3500	7	12
	0.22	42	40	20	29	2100	5	13
	33	42	45	30	29	2100	4.5	16.5
	0.47	42	43	42	29	2100	4	18
	0.47	57	45	30	33	1200	4	18.5
	0.68	57	50	35	33	1200	4	19
