PCB용 IGBT용 WSC 시리즈 스너버 커패시터- Wuxi Walson Electronics Co., Ltd

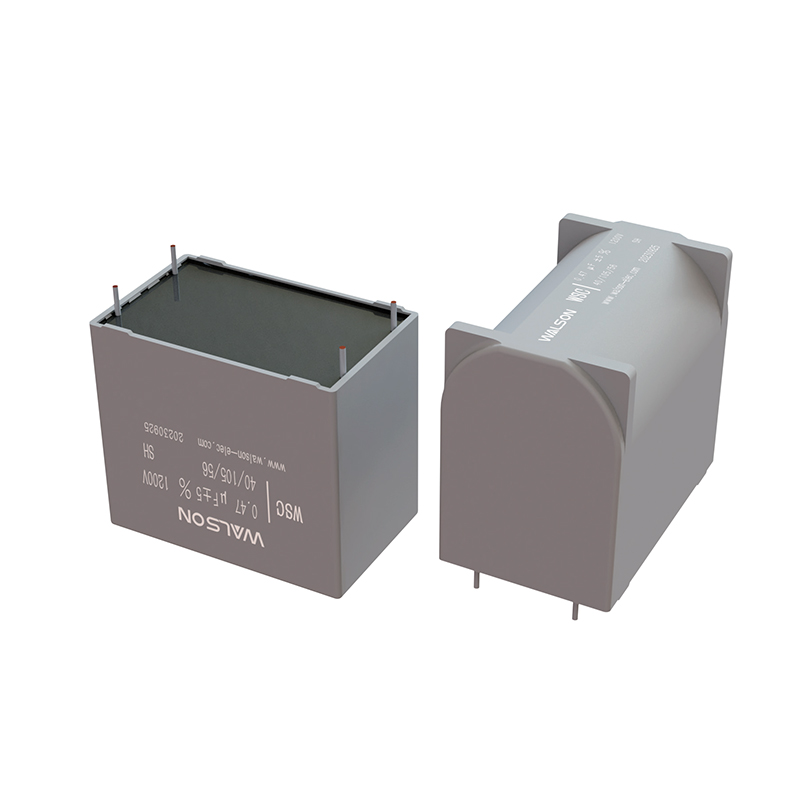

PCB용 IGBT용 WSC 시리즈 스너버 커패시터

특징:

폴리프로필렌 필름 유전체, 특수 전극 구성

고주파 및 낮은 온도 상승에서 손실이 적음

난연성 플라스틱 케이스 및 수지 씰링(UL94V-0)

사양

참조 표준	GB/T 17702(IEC 61071)
작동 온도	-40~ 105℃( 85℃ ~ 105℃: 유의 경우 ℃당 1.35% 감소 인자 _N ,85℃)
정격온도	85℃
U _N 정상 전압	630~3000Vdc
용량 공차	±5%(J), ±10%(K)
전압 증명	1.5U _N (10초)
티anδ 소산 인자	5×10 _-4 (20℃,1kHz)
아르 자형 _인 절연저항	≥15000MΩ,CN≤0.33μF	(20℃,100Vdc,1분)
	R×CN≥5000s,C>0.33μF
t _엘자 예상 수명	100,000h@U _N , Θ _HS =70℃
난연성	UL 94V-0

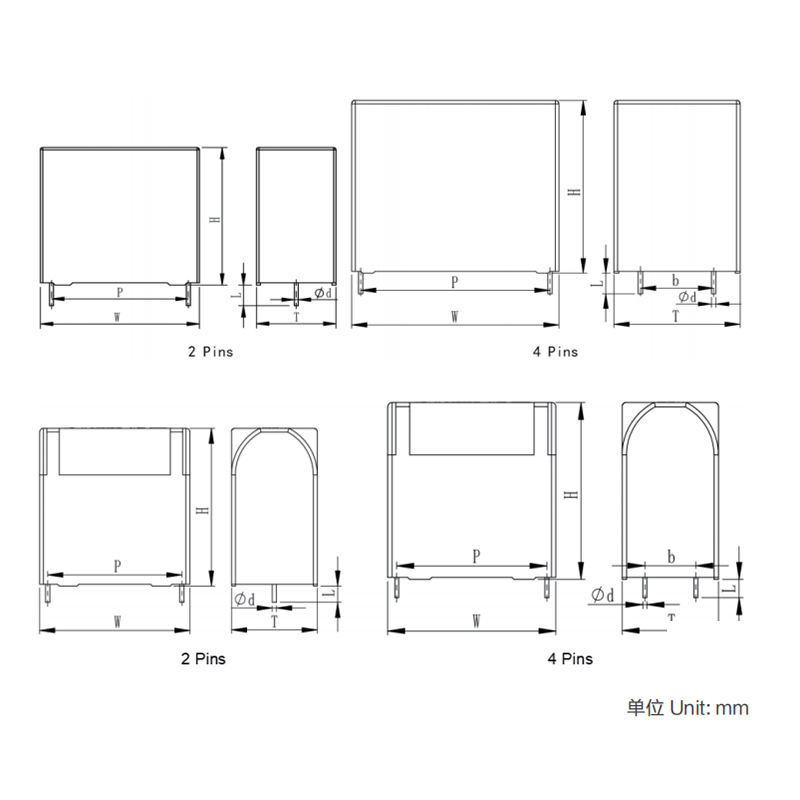

크기(밀리미터)

	기음 _N (uF)	W±1.0 (mm)	H±1.0 (mm)	T±1.0 (mm)	P±0.5 (mm)	b±0.5 (mm)	d±0.05(mm)	엘 _에스 (N	dV/dt(V/μs)	엘 _피 (에이)	아르 자형 _ESR @10kHz (mΩ)	엘 _최대 100kHz 70℃ (에이)


유 _N :630Vdc/700Vdc 유r:420Vac	0.68	37	25	15	32.5		1.2	23	900	612	6	6
	1	37	30	16	32.5		1.2	23	900	900	6	9
	1.2	37	30	16	32.5		1.2	23	900	1080	5.5	11
	1.5	37	34	20	32.5		1.2	23	900	1350	5.5	14
	1.8	37	34	20	32.5		1.2	23	900	1620	5.5	14
	2	42	40	20	37.5		1.2	29	600	1200	5	14
	2.2	42	40	20	37.5		1.2	29	600	1320	5	14
	2.5	42	40	20	37.5		1.2	29	600	1500	5	14
	3	42	44	24	37.5		1.2	29	600	1800	5	14
	3	42	44	24	37.5	10.2	1.2	29	600	1800	4	20
	3.3	42	44	24	37.5		1.2	29	600	1980	4.5	14
	3.3	42	44	24	37.5	10.2	1.2	29	600	1980	3.5	20
	4	42	44	24	37.5		1.2	29	600	2400	4.5	14
	4	42	44	24	37.5	10.2	1.2	29	600	2400	3.5	21
	4.7	42	45	30	37.5	20.3	1.2	29	600	2820	3.5	23
	5	42	45	30	37.5	20.3	1.2	29	600	3000	3	23.5
	6	42	50	35	37.5	20.3	1.2	29	600	3600	3	25
	6.5	42	55	40	37.5	20.3	1.2	29	600	3900	3	26
	6.5	57.5	45	30	52.5	20.3	1.2	33	360	2340	2.5	24
	7	57.5	45	30	52.5	20.3	1.2	33	360	2520	2.5	25
	8	57.5	50	35	52.5	20.3	1.2	33	360	2880	2.5	27
	9	57.5	50	35	52.5	20.3	1.2	33	360	3240	2.5	28
유 _N :850Vdc 유r:450Vac	0.47	37	25	15	32.5		1.2	23	1200	564	6	6
	0.68	37	30	16	32.5		1.2	23	1200	816	6	9
	1	37	34	20	32.5		1.2	23	1200	1200	6	11
	1.2	37	34	20	32.5		1.2	23	1200	1440	6	13
	1.5	37	34	20	32.5		1.2	23	1200	1800	6	14
	1.5	42	40	20	37.5		1.2	29	750	1125	5.5	14
	2	42	40	20	37.5		1.2	29	750	1500	5.5	14
	2.2	42	40	20	37.5		1.2	29	750	1650	5.5	14
	2.5	42	44	24	37.5		1.2	29	750	1875	5.5	14
	2.5	42	44	24	37.5	10.2	1.2	29	750	1875	4.5	20
	3	42	44	24	37.5		1.2	29	750	2250	5.5	14
	3	42	44	24	37.5	10.2	1.2	29	750	2250	4.5	21
	3.3	42	45	30	37.5	20.3	1.2	29	750	2475	4.5	21.5
	4	42	55	40	37.5	20.3	1.2	29	750	3000	4.5	22
	4	57.5	45	30	52.5	20.3	1.2	33	450	1800	4	23
	4.7	57.5	45	30	52.5	20.3	1.2	33	450	2115	4	24.5
	5	57.5	45	30	52.5	20.3	1.2	33	450	2250	4	25
	6	57.5	50	35	52.5	20.3	1.2	33	450	2700	4	26
	6.5	57.5	50	35	52.5	20.3	1.2	33	450	2925	4	27
유 _N :1000Vdc 유r:500Vac	0.47	37	25	15	32.5		1.2	23	1300	611	6	6
	0.68	37	30	16	32.5		1.2	23	1300	884	6	7
	0.82	37	30	16	32.5		1.2	23	1300	1066	6	9
	1	37	34	20	32.5		1.2	23	1300	1300	5.5	12
	1.2	37	34	20	32.5		1.2	23	1300	1560	5.5	14
	1.2	42	40	20	37.5		1.2	29	850	1020	5.5	14
	1.5	42	40	20	37.5		1.2	29	850	1275	5.5	14
	2	42	44	24	37.5		1.2	29	850	1700	5.5	14
	2	42	44	24	37.5	10.2	1.2	29	850	1700	4.5	17
	2.2	42	44	24	37.5		1.2	29	850	1870	5	14
	2.2	42	44	24	37.5	10.2	1.2	29	850	1870	4	20
	2.5	42	45	30	37.5	20.3	1.2	29	850	2125	4	21
	3	42	45	30	37.5	20.3	1.2	29	850	2550	4	21.5
	3.3	42	55	40	37.5	20.3	1.2	33	850	2805	4	22
	3.3	57.5	450	30	52.5	20.3	1.2	33	500	1650	4	20
	4	57.5	45	30	52.5	20.3	1.2	33	500	2000	4	21
	4.7	57.5	50	35	52.5	20.3	1.2	33	500	2350	4	22
	5	57.5	45	30	52.5	20.3	1.2	33	500	2500	4	23
유 _N :1200Vdc 유r:600Vac	0.33	37	25	15	32.5		1.2	23	1500	495	6.5	6
	0.47	37	30	16	32.5		1.2	23	1500	705	6.5	8
	0.68	37	34	20	32.5		1.2	23	1500	1020	6.5	9
	0.75	37	34	20	32.5		1.2	23	1500	1125	6.5	10
	0.82	42	40	20	37.5		1.2	29	950	779	6	11
	1	42	40	20	37.5		1.2	29	950	950	6	13
	1.2	42	44	24	37.5		1.2	29	950	1140	5.5	14
	1.2	42	44	24	37.5	10.2	1.2	29	950	1140	4.5	17
	1.5	42	44	24	37.5		1.2	29	950	1425	5.5	14
	1.5	42	44	24	37.5	10.2	1.2	29	950	1425	4.5	17.5
	2	42	45	30	37.5	20.3	1.2	29	950	1900	4.5	18
	2.2	42	50	35	37.5	20.3	1.2	29	950	2090	4.5	19
	2.5	42	55	40	37.5	20.3	1.2	29	950	2375	4.5	20
		57.5	45	30	52.5	20.3	1.2	33	600	1320	4	18
	2.5	57.5	45	30	52.5	20.3	1.2	33	600	1500	4	19
	3	57.5	50	35	52.5	20.3	1.2	33	600	1800	4	20
	3.3	57.5	50	35	52.5	20.3	1.2	33	600	1980	4	21
	3.5	57.5	50	35	52.5	20.3	1.2	33	600	2100	4	22
유 _N :1600Vdc Ur:650Vac	0.22	37	25	15	32.5		1.2	23	1900	418	7.5	6
	0.33	37	30	16	32.5		1.2	23	1900	627	7.5	7.5
	0.39	37	33	18	32.5		1.2	23	1900	741	7	9
	0.47	37	34	20	32.5		1.2	23	1900	893	7	11
	0.68	42	40	20	37.5		1.2	29	1250	850	4	14
	0.82	42	44	24	37.5		1.2	29	1250	1025	4	14
	0.82	42	44	24	37.5	10.2	1.2	29	1250	1025	4	17
	1	42	45	30	37.5	20.3	1.2	29	1250	1250	4	17.5
	1.2	42	50	35	37.5	20.3	1.2	29	1250	1500	4	18
	1.5	42	55	40	37.5	20.3	1.2	29	1250	1875	4	19
	1.5	57.5	45	30	52.5	20.3	1.2	33	750	1125	4	20
	2	57.5	50	35	52.5	20.3	1.2	33	750	1500	4	22
U _N :1700Vdc Ur:675Vac	0.15	37	25	15	32.5		1.2	23	2000	300	8.5	5
	0.22	37	30	16	32.5		1.2	23	2000	440	7.5	6
	0.33	37	34	20	32.5		1.2	23	2000	660	7	9
	0.39	37	34	20	32.5		1.2	23	2000	780	7	10
	0.47	42	40	20	37.5		1.2	29	1260	592	6	12
	0.56	42	44	24	37.5		1.2	29	1260	706	6	13
	0.56	42	44	24	37.5	10.2	1.2	29	1260	706	5	15
	0.68	42	44	24	37.5		1.2	29	1260	857	6	14
	0.68	42	44	24	37.5	10.2	1.2	29	1260	857	6	16
	0.82	42	45	30	37.5	20.3	1.2	29	1260	1033	5.5	14
	1	42	50	35	37.5	20.3	1.2	29	1260	1260	4.5	17
	1.2	42	50	35	37.5	20.3	1.2	29	1260	1512	4.5	18
	1.5	42	55	40	37.5	20.3	1.2	29	1260	1890	4.5	19
	1.2	57.5	45	30	52.5	20.3	1.2	33	780	936	4	17
	1.5	57.5	45	30	52.5	20.3	1.2	33	780	1170	4	20
	2	57.5	50	35	52.5	20.3	1.2	33	780	1560	4	22
U _N :2000Vdc Ur:700Vac	0.1	37	25	15	32.5		1.2	23	2200	220	9.5	5
	0.15	37	25	15	32.5		1.2	23	2200	330	9.5	6
	0.22	37	30	16	32.5		1.2	23	2200	484	7.5	7.5
	0.33	37	34	20	32.5		1.2	23	2200	726	7.5	10
	0.47	42	44	20	37.5		1.2	29	1300	611	6	13
	0.56	42	44	24	37.5		1.2	29	1300	728	6	14
	0.56	42	44	24	37.5	10.2	1.2	29	1300	728	5	16
	0.68	42	44	24	37.5		1.2	29	1300	884	5.5	14
	0.68	42	44	24	37.5	10.2	1.2	29	1300	884	4.5	16.5
	0.82	42	45	30	37.5	20.3	1.2	29	1300	1066	4.5	17
	1	42	50	35	37.5	20.3	1.2	29	1300	1300	4.5	19
	1.2	42	55	40	37.5	20.3	1.2	29	1300	1560	4.5	20
	1	57.5	45	30	52.5	20.3	1.2	33	900	900	4.5	20
	1.2	57.5	45	30	52.5	20.3	1.2	33	900	1080	4.5	21
	1.5	57.5	50	35	52.5	20.3	1.2	33	900	1350	4.5	22
U _N :2500Vdc Ur:725Vac	0.068	37	25	15	32.5		1.2	23	3200	218	10	5
	0.1	37	30	16	32.5		1.2	23	3200	320	10	6
	0.15	37	34	20	32.5		1.2	23	3200	480	9.5	8
	0.18	37	34	20	32.5		1.2	23	3200	576	9	10.5
	0.22	42	40	20	37.5		1.2	29	2100	462	5.5	11
	0.33	42	44	24	37.5		1.2	29	2100	693	5.5	13
	0.33	42	44	24	37.5	10.2	1.2	29	210	693	4.5	15.2
	0.47	42	45	30	37.5	20.3	1.2	29	2100	987	4	16
	0.68	42	50	35	37.5	20.3	1.2	29	2100	1428	4	16.5
	0.82	42	55	40	37.5	20.3	1.2	29	2100	1722	4	17
	0.68	57.5	45	30	52.5	20.3	1.2	33	1200	816	4	17
	1	57.5	50	35	52.5	20.3	1.2	33	1200	1200	4	18
U _N :3000Vdc Ur:750Vac	0.047	37	25	15	32.5		1.2	23	3350	157	10.5	5.5
	0.068	37	30	16	32.5		1.2	23	3350	228	10	6
	0.1	37	34	20	32.5		1.2	23	3350	335	9.5	8
	0.15	37	34	20	32.5		1.2	23	3350	503	9	9
	0.18	42	40	20	37.5		1.2	29	2150	387	8	9
	0.22	42	40	20	37.5		1.2	29	2150	473	7	10
	0.22	42	44	24	37.5	10.2	1.2	29	2150	473	6.5	11
	0.33	42	45	30	37.5	20.3	1.2	29	2150	710	5.5	14.5
	0.47	42	50	35	37.5	20.3	1.2	29	2150	1011	5	16
	0.56	42	55	40	37.5	20.3	1.2	29	2150	1204	5	16.5
	0.47	57.5	45	30	52.5	20.3	1.2	33	1250	588	5	16.5
	0.68	57.5	45	30	52.5	20.3	1.2	33	1250	850	5	17
	0.82	57.5	50	35	52.5	20.3	1.2	33	1250	1025	4.5	18
