WSA 축형 IGBT 스너버 커패시터

특징:

양면 금속 전극, 폴리프로필렌 필름 유전체

축형 납 함유, 저손실 및 작은 고유 온도 상승

폴리에스테르 테이프로 감싼 후 난연성 에폭시 수지(UL94 V-0) 충전

사양

참조 표준	GB/T 17702(IE기음 61071)
기후 카테고리	40/105/56
정격온도	85℃
작동 온도	-40~105℃
유 _N 정상 전압	630/850/1000/1200/1600/2000/2500/3000Vdc 420/450/500/600/650/700/725/750Vac
용량 공차	±5%(J) ±10%(K)
전압 증명	1.5U _N (10초)
아르 자형 _인 절연저항	C _N ≤0.33μF：≥15000MΩ CN>0.33μF：≥5000s(20℃ 100Vdc, 1min)
티anδ 소산 인자	≤0.0005 (1kHz, 20℃)
t _엘자 예상 수명	100,000h@U _N , Θhs=70℃

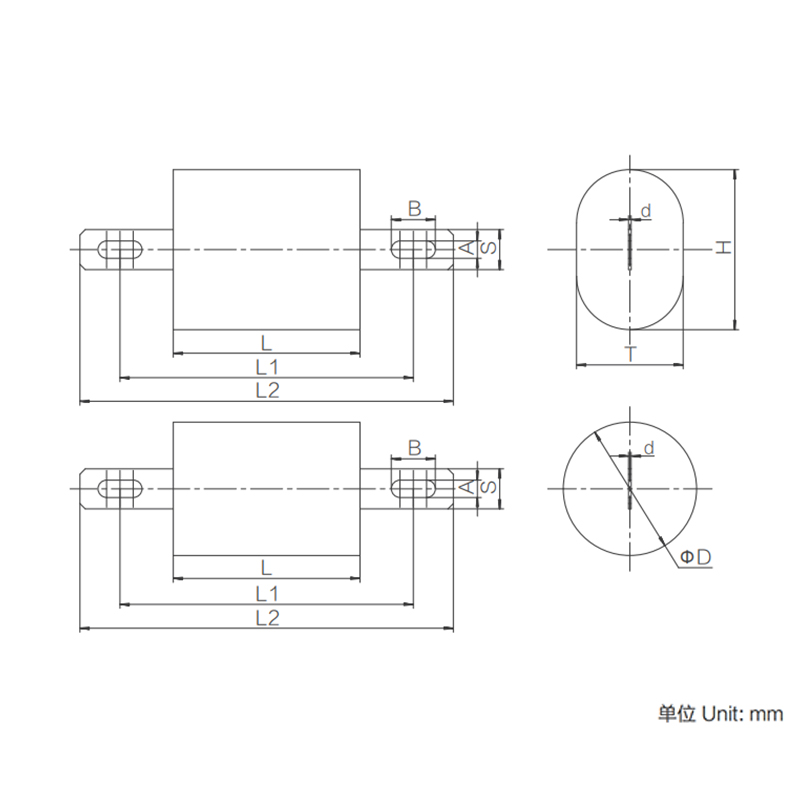

크기(밀리미터)

	중국 (μF)	평평한 모양			원통 모양		디 (mm	엘에스 n시간)	dV/dt (V/μs)	ESR @100kHz (mΩ)	나는 최대 (에이)	메모
		평평한 모양			원통 모양
		H (mm)	티 (mm)	엘 (mm	디 (mm)	엘 (mm)
		H (mm)	티 (mm)	엘 (mm	디 (mm)	엘 (mm)
630Vdc(420Vac)	1	23.3	15.5	39	18	39	1	20	600	4.5	9.5
	1.5	27.3	19.5	39	21.5	39	1.2	20	600	4.3	12
	2.2	31.9	24	39	25.5	39	1.2	22	600	4	14
	3.3	38.4	29	39	31	39	1.2	24	600	4	14/20
	1	21.8	15.5	44	17	44	1	21	475	5	10
	1.5	25.9	18	44	20.5	44	1.2	21	475	4.5	12
	2.2	30.3	22.5	44	24	44	1.2	23	475	4	14/15
	3.3	36.5	27	44	29	44	1.2	25	475	4	14/18
	3.3	31.9	24	54	26	54	1.2	26	350	4	14/15
	4.7	37.9	28.5	54	30.5	54	1.2	28	350	3.5	14/19
	6.8	44.5	33.5	54	36	54	1.2	31	350	3.5	14/25
	3.3	30.4	22.5	58	24.5	58	1.2	27	300	4.5	14/15
	4.7	35.9	26.5	58	29	58	1.2	29	300	3.8	14/18
	6.8	42.4	31.5	58	34	58	1.2	31	300	3.5	14/23
	10	49.9	39	58	41	58	1.2	34	300	3.5	14/28
850Vdc(450Vac)	0.47	20.1	12.5	34	17	34	1	17	900	5.5	7.8
	0.68	22.7	15	34	20	34	1	18	900	4.5	9.9
	1	26.6	19	34	23.5	34	1.2	19	900	4	12.9
	0.47	17.5	11.5	39	15.5	39	1.2	19	750	6	7.5
	0.68	21.2	13.5	39	18	39	1.2	19	750	5	8.9
	1	24.6	17	39	21.5	39	1.2	20	750	4.5	11.5
	1.5	28.6	21	39	26	39	1.2	22	7S0	4	14
	2.2	34.3	25	39	30.5	39	1.2	24	750	4	14/20
	0.68	20.1	12.5	44	17	44	1	21	600	5.5	9.5
	1	23.1	15.5	44	20	44	1	22	600	4.5	11.5
	1.5	27.1	19.5	44	24	44	1.2	22	600	4	14
	2.2	32.2	23	44	28.5	44	1.2	24	600	4	14/18
	22	28.1	20.5	54	25.5	54	1.2	26	460	4.5	14
	3.3	34.3	25	54	30.5	54	1.2	28	460	4	14/19
	4.7	40.3	29.5	54	36	54	1.2	31	460	4	14/24
	2.2	27.1	19.5	58	24	58	1.2	27	375	4.3	14
	3.3	32.7	2B.5	58	29	58	1.2	29	375	4	14/17
	4.7	38.3	27.5	58	34	5S	1.2	31	375	4	14/21
	6.8	44.8	34	58	40.5	58	1.2	34	375	4	14/26
1000Vdc(500Vac)	0.47	20.1	12.5	39	17	39	1	19	850	5.5	8.8
	0.68	22.6	15	39	20	39	1	20	850	4.5	11.1
	1	26.6	19	39	23.5	39	1.2	21	850	4	14
	1.5	31.8	22.5	39	28	39	1.2	23	850	4	14/18
	0.47	18.6	11	44	16	44	1	21	780	6	92
	0.68	212	13.5	44	18.5	44	1	21	780	5	10.1
	1	24.6	17	44	21.5	44	1.2	22	780	4	12.8
	1.5	29.8	20.5	44	26	44	1.2	23	780	4	14/16
	1.5	25.8	20.5	54	23	54	1.2	25	500	4.5	14
	2.2	31.2	22	54	27.5	54	1.2	27	500	4	14/16
	3.3	37.3	26.5	54	33	54	1.2	29	500	4	14/21
	L5	25.2	17.5	58	22	58	1.2	26	425	5	14
	2.2	29.7	20.5	58	26.5	58	1.2	28	425	4	14/15
	3.3	35.8	25	58	31.5	58	1.2	30	425	4	14/20
	4.7	41.3	30.5	58	37.5	58	1.2	32	425	4	14/22
1200Vdc(600Vac)	0.33	21.4	13.5	39	16.5	39	1	19	1050	6.5	7.7
	0.47	24.3	16.5	39	19	39	1	19	1050	5	10.5
	0.68	27.8	20	39	22	39	1.2	20	1050	4.5	12.1
	1	33.24	24	39	26.5	39	1.2	22	1050	4	14/15
	0.33	19.2	13	44	15	44	0.8	21	1000	6.7	9
	0.47	22.8	15	44	17.5	44	1	21	1000	5.5	9.8
	0.68	26.4	18.5	44	20.5	44	1.2	21	1000	5	11.7
	1	31	21.5	44	24.5	44	1.2	22	1000	4.5	14
	1.5	37.5	26.5	44	29.5	44	1.2	25	1000	4	14/18
	1.5	33.4	24	54	26.5	54	1.2	27	700	4.5	14/15
	2.2	39.5	28.5	54	31.5	54	1.2	30	700	4	14/19
	3.3	48.1	34	54	38	54	1.2	32	700	4	14/22
	1.5	31.4	22	58	24.5	58	1.2	28	600	4	14
	2.2	37	26	58	29	58	1.2	29	600	4	14/18
	3.3	44.6	32	58	35	58	1.2	32	600	4	14/21
1600Vdc(650Vac)	0.22	22.1	14.5	39	19	39	1	20	1650	7.6	9.5
	0.33	25.7	18	39	23	39	1.2	20	1650	52	12.4
	0.47	30.2	21	39	27	39	1.2	22	1650	4.5	14
	0.68	36.4	25.5	39	31.5	39	1.2	24	1650	4	14/17
	0.22	20.7	13	44	17.5	44	1	21	1400	9.5	8.6
	0.33	24.2	16.5	44	21	44	1.2	21	1400	6.5	11
	0.47	27.7	20	44	24.5	44	1.2	22	1400	5	13.2
	0.68	32.8	23.5	44	29	44	1.2	24	1400	4.5	14/16
	1	43.1	24.5	44	34.5	44	1.2	27	1400	4	14/18
	1.5	49.3	31.5	44	42	44	1.2	31	1400	4	14/21
	1	33.7	24.5	54	30	54	1.2	28	1000	4.5	14/16
	1.5	41.3	29	54	36	54	1.2	31	1000	4	14/20
	2.2	48.9	35	54	43	54	1.2	3S	1000	4	14/22
	1	32.2	23	58	28.5	58	1.2	30	780	5	14/16
	1.5	41	25.5	58	34.5	58	1.2	31	780	4.2	14/19
	2.2	49.1	30.5	58	41	58	1.2	35	780	4	14/22
2000Vdc(700Vac)	0.047	15.1	9	34	12	34	0.8	17	2100	22.5	5.1
	0.068	16.6	10.5	34	14	34	0.8	17	2100	16	6.7
	0.1	20.2	12.5	34	16	34	1	17	2100	11.1	8.4
	0.15	23.2	15.5	34	19	34	1	18	2100	7.6	10.1
	0.22	26.7	19	34	22.5	34	1.2	19	2100	5.5	11
	0.068	15.6	9.5	39	13	39	0.5	19	1850	20.6	5.8
	0.1	17.6	11.5	39	15	39	0.8	19	1850	14.3	6.8
	0.15	21.1	13.5	39	17.2	39	1	19	1850	9.8	8.5
	0.22	24.6	17	39	20.2	39	1.2	19	1850	6.8	10.7
	0.33	28.6	21	39	24.5	39	1.2	21	1850	4.6	14
	0.47	33.7	24.5	39	28.5	39	1.2	23	1850	4	14
	0.1	16.6	10.5	44	14	44	1	21	1650	18	6.4
	0.15	20.2	12.5	44	16	44	1	20	1650	12.3	8.9
	0.22	22.7	15	44	19	44	1	21	1650	8.5	10.1
	0.33	26.7	19	44	22.5	44	1.2	22	1650	5.8	13
	0.47	31.7	22.5	44	26	44	1.2	23	1650	4.1	14
	0.68	38.3	26	44	31.5	44	1.2	26	1650	4	14
	0.68	32.3	23	54	27	54	1.2	27	1200	4.5	14
	1	38.3	27.5	S4	32	54	1.2	29	1200	4.3	14
	0.68	30.7	21.5	58	27	58	1.2	28	850	5	14
	1	38.4	24.5	58	32.5	58	1.2	30	850	4.5	14
	1.5	45.5	30	58	39	58	1.2	34	850	4	14
2500Vdc(725Vac)	0.047	17.6	11.5	34	15.5	34	1	17	2600	18.3	5.3
	0.068	20.6	13	34	17.5	34	1	18	2600	13	7
	0.1	23.6	16	34	20.5	34	1.2	18	2600	9	8.6
	0.15	27.6	20	34	24.5	34	1.2	20	2600	6.1	10.5
	0.1	21.7	14	39	19	39	1	120	2100	11.7	7.1
	0.15	25.2	17.5	39	22.5	39	1.2	20	2100	8	7.5
	0.22	30.2	21	39	26.5	39	1.2	22	2100	5.6	11
	0.33	36.2	25.5	39	32	39	1.2	25	2100	4	14
	0.47	42.4	30	39	37.5	39	1.2	28	2100	4	14
	0.1	20.6	13	44	17.5	44	1	21	1950	14.9	6.8
	0.15	23.6	16	44	20.5	44	1.2	21	1950	10.1	9.2
	0.22	27.1	19.5	44	24.5	44	1.2	22	1950	7	10.4
	0.33	32.8	23.5	44	29.5	44	1.2	25	1950	4.8	14
	0.47	28.8	28	44	34.5	44	1.2	27	1950	4	14
	0.68	46.7	33	44	41	44	1.2	31	1950	4	14
	0.33	28.2	20.5	54	25.5	54	1.2	27	1450	6.9	11.7
	0.47	33.3	24	54	29.5	54	1.2	28	145	4.9	14
	0.68	39.3	28.5	54	35	54	1.2	31	1450	4	14
	0.33	27.1	19.5	58	24	58	1.2	27	925	8.5	10.6
	0.47	31.7	22.5	58	28.5	58	1.2	29	925	6	13.2
	0.68	37.6	27	58	33.5	58	1.2	31	925	4.2	14
	1	46	32	58	40	58	1.2	34	925	4	14
3000Vdc(750Vac)	0.047	19.6	12	39	16.5	39	1	19	2500	20.8	4.5
	0.068	22.1	14.5	39	19	39	1	20	2500	14.7	6
	0.1	25.2	17.5	39	22.5	39	1.2	20	2500	10.2	7.5
	0.15	30.2	21	39	26.5	39	1.2	22	2500	7	9.3
	0.22	35.8	25	39	31.5	39	1.2	24	2500	4.9	12.3
	0.047	18.1	10.5	44	15.5	44	1	20	2100	26.7	5.1
	0.068	20.7	13	44	17.5	44	1	21	2100	18.8	6.3
	0.1	23.6	16	44	20.5	44	1.2	21	2100	13.1	7.9
	0.15	27.1	19.5	44	24.5	44	1.2	22	2100	8.9	10.2
	0.22	32.8	23.5	44	29	44	1.2	24	2100	6.1	13.2
	0.22	28.2	20.5	54	25	54	1.2	26	1650	9	11
	0.33	33.7	24.5	54	30	54	1.2	28	1650	6.1	14
	0.47	40.4	28	54	35	54	1.2	31	1650	4.4	14
	0.22	26.6	19	58	24	58	1.2	27	1275	11.1	11
	0.33	32.3	23	58	28.5	58	1.2	29	1275	7.5	14
	0.47	37.8	27	58	33.5	58	1.2	31	1275	5.4	14
