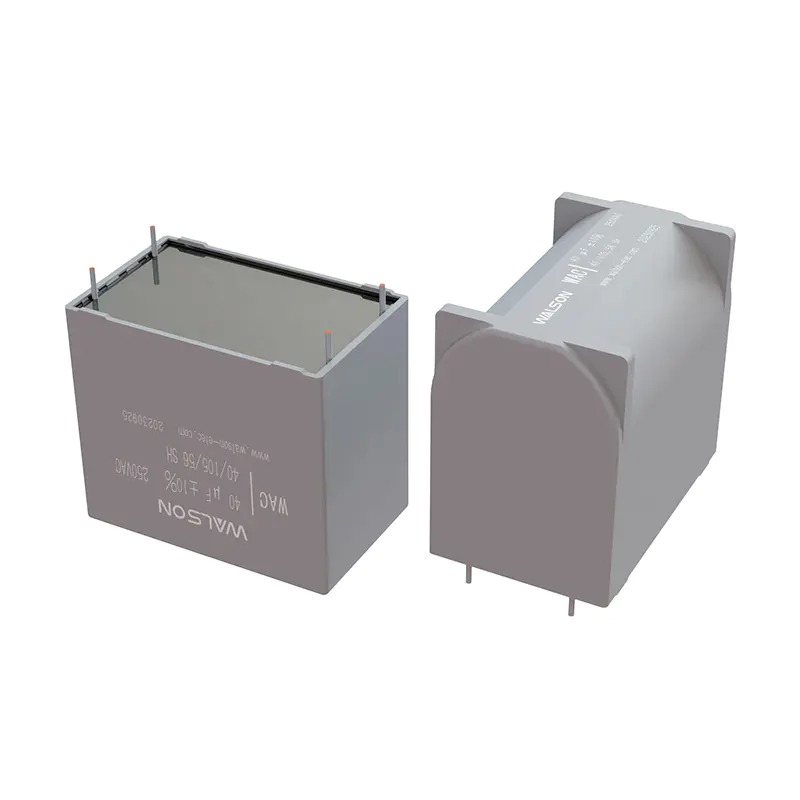

인버터에서 PCB 용 AC 필터 커패시터의 적용

금속 폴리 프로필렌 필름 유전체의 장점

높은 유전체 상수, 강력한 에너지 저장

금속 화 된 폴리 프로필렌 필름은 높은 유전체 상수를 가지며, 이로 인해 커패시터는 제한된 공간에 더 많은 전하를 저장할 수 있습니다. 인버터 필터 회로에서 충분한 전하 저장소는 전류 변동에보다 효율적으로 대처하고, 충전을 신속하게 흡수하며, 전압 출력을 안정화하며, 인버터의 원활한 작동을 보장하는 데 도움이됩니다. 예를 들어, 모터가 자주 시작되고 정지되는 애플리케이션 시나리오에서, 높은 유전 상수 금속화 된 폴리 프로필렌 필름 AC 필터 커패시터는 현재 변화에 신속하게 대응하고, 갑작스런 상승과 전압의 하락을 피하고, 모터 및 기타 회로 구성 요소를 보호 할 수 있습니다.

낮은 유전 손실, 에너지 절약 및 고효율

유전체 손실은 매우 낮아서 충전 및 배출 중에 에너지 손실이 줄어 듭니다. 인버터가 오랫동안 지속적으로 실행될 때, 낮은 손실 특성은 커패시터 자체의 열 생성을 줄이고 전기 에너지 활용의 효율을 향상 시키며 불필요한 에너지 폐기물을 줄일 수 있습니다. 많은 인버터가 대규모 산업 생산 라인에서 동시에 실행되는 경우 예를 들어, 저 유전 손실 AC 필터 커패시터의 대규모 사용은 장기적으로 에너지 소비를 크게 줄여서 기업이 상당한 전기 비용을 절약 할 수 있습니다.
높은 절연 저항성, 안정적이고 신뢰할 수 있습니다
금속 화 된 폴리 프로필렌 필름의 높은 절연 저항 특성은 누출 전류가 생성되는 것을 효과적으로 방지하고 커패시터의 안정적인 성능을 보장합니다. 인버터의 복잡한 전자기 환경에서, 높은 절연 저항은 외부 간섭이 커패시터의 작동에 영향을 미치지 않고 일관된 필터링 효과를 보장하며 인버터 시스템의 신뢰성을 향상시킬 수 있습니다. 예를 들어, 강한 전자기 간섭을 갖는 산업 환경에서, 금속 폴리 프로필렌 필름을 기반으로 한 AC 필터 커패시터는 안정적으로 작동하고 인버터에 대한 안정적인 필터링 보호를 제공 할 수 있습니다. ​
좋은자가 치유 특성, 연장 된 삶
매체는 독특한 자체 치유 능력을 가지고 있습니다. 커패시터 내부에서 국소 분해가 발생하면 고장 지점 주변의 금속 필름이 즉시 증발하여 결함 지점을 분리하고 커패시터를 정상 작동으로 복원합니다. 이 기능은 인버터에서 커패시터의 서비스 수명을 크게 확장하고 커패시터 고장으로 인한 장비 다운 타임 및 유지 보수 시간 및 비용을 줄입니다. 예를 들어, 중단으로 작동하는 화학 생산 장비에서 AC 필터 커패시터의 자체 치유 특성은 인버터의 장기 안정적인 작동을 보장하고 생산 연속성을 보장 할 수 있습니다.
인버터의 작동 메커니즘
LC 필터 회로를 구축하여 고조파를 정확하게 필터링하십시오
인버터 회로에서 AC 필터 커패시터 및 원자로로 구성된 LC 필터 회로는 고조파를 필터링하기위한 핵심 구조입니다. 원칙적으로, 커패시터 및 반응기는 다른 주파수의 전류에 상이한 임피던스 특성을 제시한다. 두 사람은 이러한 특성을 사용하여 정확한 "고조파 장벽"을 구축하기 위해 암묵적인 파트너와 같습니다. ​
커패시터는 "고주파를 통과하고 저주파를 차단하는"특성을 가지고 있습니다. 다수의 고조파를 포함하는 전류가 통과되면 고주파 고조파 전류가 커패시터를 상대적으로 쉽게 통과 할 수 있습니다. 반응기는 반대입니다. "저주파를 통과하고 고주파를 차단합니다". 그것은 고주파 고조파 전류에 대한 높은 임피던스를 제시하고 그들의 통과를 방해합니다. LC 필터 회로를 형성하기 위해 둘이 직렬로 연결되거나 병렬로 연결되면 특정 주파수 범위의 고조파를 정확하게 필터링 할 수 있습니다. ​
실제 작동에서 인버터에 의해 생성 된 고조파 성분은 복잡하여 여러 주파수의 고차 고조파를 포함합니다. LC 필터 회로는 설계 요구 사항에 따라 특정 주파수의 고조파 전류를 필터 분기에 안내 할 수 있습니다. 특정 주파수의 고차 고조파의 경우, LC 필터 회로는 커패시터 및 반응기의 매개 변수를 조정 하여이 주파수의 고조파에 매우 낮은 임피던스를 나타 내기 때문에 고조파 전류가 모터와의 방해에 유입되는 대신 필터 분기에 끌리는 대신 필터 브랜치에 끌리게됩니다. ​
또한 LC 필터 회로의 설계는 또한 인버터의 작동 주파수 범위, 하중 특성 및 고조파 분포를 고려해야합니다. 다른 응용 시나리오에서 고조파의 주파수와 진폭은 다르므로 LC 필터 회로의 매개 변수는 전체 작동 주파수 범위에서 최상의 필터링 효과를 재생할 수 있도록 신중하게 계산하고 디버깅해야합니다. ​
부드러운 DC 버스 전압 및 전원 공급 장치 안정화
PCB 용 AC 필터 커패시터 인버터의 DC 버스쪽에 연결되어 있으며 DC 전압을 안정화시키는 데 필수적인 역할을합니다. 인버터의 작업 프로세스는 AC-DC-AC 변환 프로세스입니다. AC를 DC로 변환하는 정류 링크 및 DC를 AC로 변환하는 후속 인버터 링크에서 DC 버스 전압은 많은 요인에 영향을 받고 변동합니다.
한편으로, AC 입력 전압 자체는 전압 진폭 변동, 주파수 오프셋 등과 같은 불안정 할 수 있습니다. 이러한 변화는 DC 버스 전압에 직접 반영됩니다. 반면, 인버터 내부의 전원 장치의 스위칭 동작은 DC 버스 전압에서 잔물결을 유발합니다. 예를 들어, 전원 장치가 빠르게 켜지고 꺼지면 DC 버스에서 순간 전류 변경이 발생하여 전압 변동이 발생합니다. ​
현재 AC 필터 커패시터는 자체 충전 및 방전 특성을 사용하여 이러한 전압 변동을 부드럽게하는 "안정제"와 같습니다. DC 버스 전압이 피크에 도달하면 커패시터는 과도한 전하를 빠르게 흡수하고 전기 에너지 형태로 전기 에너지를 저장합니다. 전압이 계곡에 도달하면 커패시터는 전압을 보충하기 위해 정시에 저장된 충전을 해제하여 DC 버스 전압이 비교적 안정적인 수준으로 유지됩니다. ​
안정적인 DC 버스 전압은 인버터의 정상 작동에 중요합니다. 후속 인버터 링크를위한 안정적인 전원 공급 장치 기반을 제공하여 인버터 회로가 안정적인 AC 전압을 출력하여 모터를 원활하게 작동시킬 수 있도록합니다. DC 버스 전압이 불안정하면 인버터의 AC 전압 출력도 변동하여 모터 토크, 진동, 가열 및 기타 문제가 발생하여 모터 및 기타 회로 구성 요소를 손상시킬 수도 있습니다. 따라서, DC 버스 전압을 평활화시키는 데 AC 필터 커패시터의 역할은 인버터의 안정적인 작동을 보장하는 핵심 링크입니다. ​
특정 응용 프로그램 시나리오
산업용 모터 드라이브 시스템
공장의 다양한 모터 드라이브 장비에서 인버터는 다양한 생산 요구를 충족시키기 위해 모터 속도를 조정하는 데 사용됩니다. AC 필터 커패시터는 고조파를 효과적으로 걸러 내고, 모터 가열 및 진동을 줄이고, 모터 작동 효율 및 안정성을 향상 시키며, 모터의 서비스 수명을 확장 할 수 있습니다. 예를 들어, 기계 공장의 섬유 공장 및 공작 기계의 직기에서 AC 필터 커패시터는 모터의 원활한 작동을 보장하고 제품 품질 및 생산 효율성을 향상시킵니다. ​
팬 및 워터 펌프 제어 시스템
팬과 워터 펌프는 산업 분야의 일반적인 에너지 소비 장비입니다. 인버터를 통한 속도를 조정하여 에너지 절약을 달성 할 수 있습니다. AC 필터 커패시터는 고조파를 억제하고 고조파가 팬 및 워터 펌프 모터를 손상시키는 동시에 전력 계수를 개선하고 그리드 손실을 줄일 수 있습니다. AC 필터 커패시터는 산업용 냉각수 순환 시스템뿐만 아니라 대형 쇼핑몰과 사무실 건물의 환기 시스템에서 팬과 워터 펌프의 안정적이고 효율적인 작동을 보장하여 에너지 절약 및 소비 감소를 달성합니다. ​
엘리베이터 드라이브 시스템
엘리베이터의 원활한 작동은 승객의 안전과 편안함에 중요합니다. 인버터는 엘리베이터 모터의 가속, 감속 및 부드러운 작동을 제어합니다. AC 필터 커패시터는 고조파를 필터링하고 모터 토크 맥동을 줄이고 엘리베이터를 더 매끄럽게 작동시키고, 더 매끄럽게 시작하고, 더 매끄럽게 멈추고, 승객 승마 경험을 향상시킵니다. 고층 건물의 엘리베이터 시스템에서 AC 필터 커패시터는 엘리베이터의 안정적인 작동을 보장하는 핵심 구성 요소입니다. ​
선택점
커패시턴스 값 일치
인버터 전력, 작동 주파수 및 하중 특성에 따라 커패시턴스 값을 결정하십시오. 일반적으로, 전력이 클수록 부하가 더 자주 변수 일수록 필요한 커패시턴스 값이 커집니다. 커패시턴스 값이 너무 작 으면 필터링 효과가 열악합니다. 커패시턴스 값이 너무 커지면 과도한 출발 전류가 발생하여 비용과 양이 증가 할 수 있습니다. 예를 들어, 소규모 전원 인버터 및 대규모 인버터로 구동되는 중력 장비에 의해 구동되는 광선 장비의 필요한 커패시턴스 값에는 상당한 차이가 있습니다.
정격 전압 적응
정격 전압은 인버터가 작동 할 때 발생할 수있는 최대 AC 전압 피크보다 높아야하며 특정 안전 마진을 예약해야합니다. 실제 작동 전압이 정격 전압을 초과하면 커패시터가 분해되어 손상 될 수 있습니다. 공통 3 상 인버터의 경우 적합한 정격 전압을 갖는 AC 필터 커패시터를 선택해야합니다. ​
주파수 특성 일치
상이한 금속 화 된 폴리 프로필렌 필름 AC 필터 커패시터는 다른 주파수 범위에서 다른 성능을 갖는다. 전체 작동 주파수 범위에 걸쳐 효과적인 필터링을 보장하기 위해 인버터에 의해 생성 된 주요 주파수 범위에 따라 주파수 특성 적응이있는 제품을 선택해야합니다. 예를 들어, 일부 커패시터는 저주파 대역에서 우수한 필터링 효과를 갖는 반면, 다른 커패시터는 고주파 대역에서 잘 작동합니다. 선택은 실제 고조파 주파수 분포를 기반으로해야합니다. ​
온도 특성 고려
인버터가 작동하면 열이 발생하여 주변 온도가 증가합니다. 따라서 고온 환경에서 온도 특성이 우수하고 안정적인 작동을 갖는 AC 필터 커패시터를 선택하여 커패시터 성능이 다른 온도 조건에서 안정적이며 인버터의 정상적인 작동을 유지하는지 확인해야합니다 .
