PCB용 WAC 시리즈 AC 필터 커패시터 PCB용 WAC 시리즈 AC 필터 커패시터

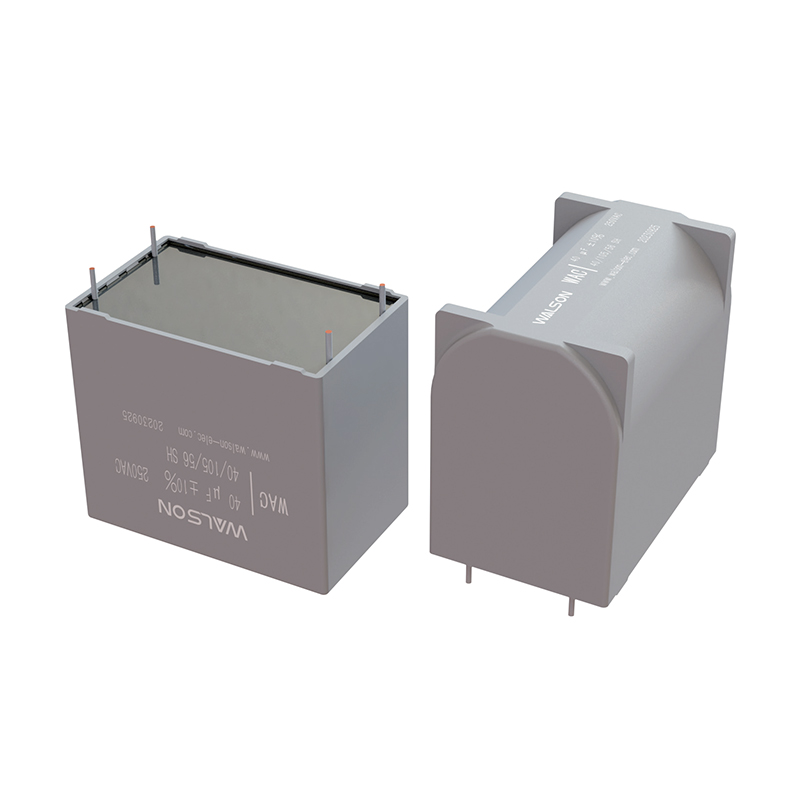

PCB용 WAC 시리즈 AC 필터 커패시터

특징:
금속화 폴리프로필렌 필름, 우수한 자가 치유 특성 및 높은 신뢰성
난연성 플라스틱 케이스 및 에폭시 수지 밀봉, 주석 도금 구리 단자
일반적인 응용 분야:
소전력 AC 필터 회로(예: UPS, LCL 필터가 있는 태양광 발전 DC/AC 인버터)에 적합

사양

표준 채택

GB/T 17702(IEC 61071)

기후 카테고리

40/105/56

작동 온도

-40~ 105℃( 85℃ ~ 105℃: 유의 경우 ℃당 1.5% 감소 인자 rms )

rms 정격 RMS 전압

180VAC

250VAC

300Vac

350VAC

N 정격 AC 전압

250VAC

350VAC

425VAC

480VAC

U N 정격 AC 전압

250~630Vac

정전 용량 범위

0.33~60uF

전압 증명

2.15U rms 또는 1.5Un(10초)

절연 저항(IRxC N )

≥5000초(20℃,100V,1분)

DF 소산 인자

≤0.0015(1kHz,20℃)

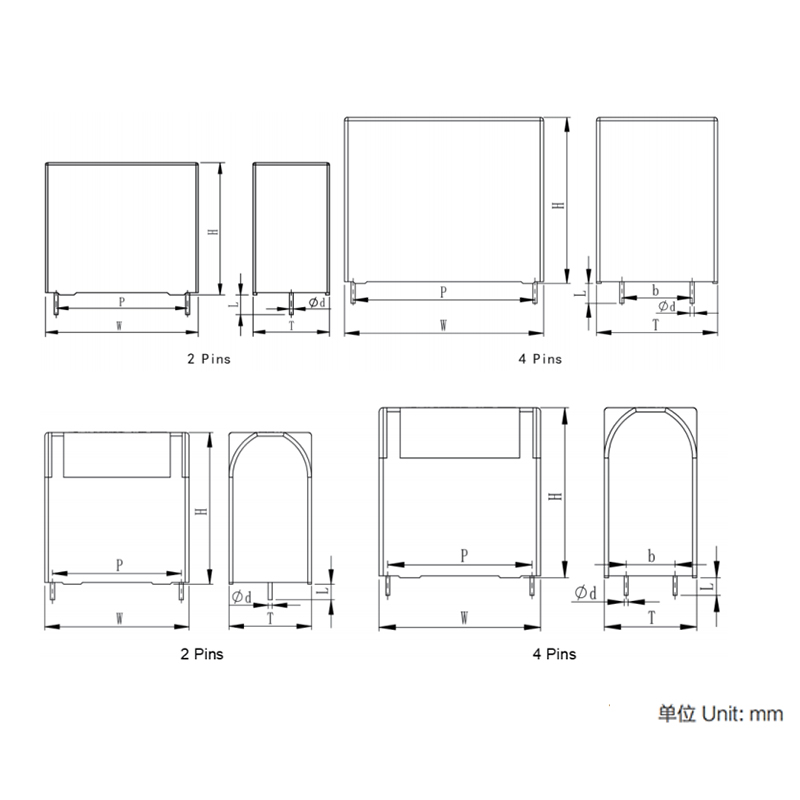

크기(밀리미터)

기음 N
(μF)
W±1.0
(mm)
H±1.0
(mm)
T±1.0
(mm)
피±0.5
(mm)
P 2 ±0.5
(mm)

(mm)
아르 자형 ESR
@10kHz
(mΩ)
나는^
(에이)
ㅋㅋㅋ
(에이)
lmax
(에이)
rms =180Vac  유 N =250Vac 유 NDC =300Vdc 4 32 22 13 27.5 1 6.7 280 840 7
5 32 28 14 27.5 1 5.3 350 1050 8
6.8 32 33 18 27.5 1.2 3.9 476 1428 11
10 32 33 18 27.5 1.2 2.7 700 2100 13
10 41.5 32 17 37.5 1.2 4.9 400 1200 10
15 41.5 37 22 37.5 1.2 3.3 600 1800 14
18 42 37 22 37.5 1.2 2.7 720 2160 14
20 42 37 22 37.5 1.2 2.5 800 2400 14
22 41.5 41 26 37.5 1.2 2.2 880 2640 14
25 41.5 41 26 37.5 1.2 2 1000 3000 14
30 42 45 30 37.5 1.2 1.6 1200 3600 14
33 42 45 30 37.5 1.2 1.5 1320 3960 14
40 57.5 45 30 52.5 20.3 1.2 2.6 800 2400 20
50 57.5 50 35 52.5 20.3 1.2 2.1 1000 3000 24
60 57.5 50 35 52.5 20.3 1.2 1.7 1200 3600 27
rms =250Vac 유 N =350VAC 유 NDC =475Vdc 1 32 18 9 27.5 1 19.3 90 270 3
1.5 32 20 11 27.5 1 12.9 135 405 4
2 32 22 13 27.5 1 9.6 180 540 5
2.2 32 22 13 27.5 1 8.8 198 594 6
2.5 32 22 13 27.5 1 7.7 225 675 6
3 32 28 14 27.5 1 6.4 270 810 7
3.3 32 28 14 27.5 1 5.8 297 891 8
3.5 32 28 14 27.5 1 5.5 315 945 8
4 32 33 18 27.5 1.2 4.8 360 1080 10
4.5 32 33 18 27.5 1.2 4.3 405 1215 10
5 32 33 18 27.5 1.2 3.9 450 1350 11
6.8 32 37 22 27.5 1.2 2.8 612 1836 14
4.7 42 26 15 27.5 1.2 7.8 282 846 7
5 42 26 15 27.5 1.2 7.3 300 900 8
6 42 32 17 27.5 1.2 6.1 360 1080 9
6.5 42 32 17 37.5 1.2 5.6 390 1170 10
6.8 41.5 34 19 37.5 1.2 5.4 408 1224 10
7.5 41.5 34 19 37.5 1.2 4.9 450 1350 11
8 42 34 19 37.5 1.2 4.6 480 1440 121
10 42 37 22 37.5 1.2 3.7 600 1800 13
12 42 37 22 37.5 1.2 3 720 2160 14
15 42 41 26 37.5 1.2 2.4 900 2700 14
U rms =250Vac  U N =350VAC U NDC =475Vdc 18 42 45 30 37.5 1.2 2 1080 3240 14
20 42 45 30 37.5 1.2 1.8 1200 3600 14
22 42 45 30 37.5 1.2 1.7 1320 3960 14
25 57.5 45 30 37.5 20.3 1.2 3.3 750 2250 18
30 57.5 45 30 37.5 20.3 1.2 2.7 900 2700 20
35 57.5 50 35 37.5 20.3 1.2 2.3 1050 3150 23
40 57.5 50 35 37.5 20.3 1.2 2 1200 3600 25
U rms =300Vac U N =425VAC
U NDC =560Vdc
1 32 20 11 27.5 1 15.9 100 300 4
1.5 32 22 13 27.5 1 10.6 150 450 5
2 32 28 14 27.5 1 8.9 200 600 6
2.2 32 28 14 27.5 1 8 220 660 7
2.5 32 28 14 27.5 1 7.2 250 750 8
3 32 33 18 27.5 1.2 6.4 300 900 9
3.3 32 33 18 27.5 1.2 5.3 330 990 10
3.5 32 33 18 27.5 1.2 4.8 350 1050 10
4 32 33 18 27.5 1.2 4.6 400 1200 11
4.7 32 37 22 27.5 1.2 4 470 1410 13
5 32 37 22 27.5 1.2 3.4 500 1500 13
6.8 32 37 22 27.5 1.2 3.2 680 2040 14
3 42 26 15 37.5 1.2 10.1 210 630 6
3.3 42 26 15 37.5 1.2 9.2 231 693 7
3.5 42 26 15 37.5 1.2 8.6 245 735 7
4 41.5 32 17 37.5 1.2 7.6 280 840 8
4.5 41.5 32 17 37.5 1.2 6.7 315 945 9
4.7 41.5 32 17 37.5 1.2 6.4 329 987 9
5 41.5 34 19 37.5 1.2 6 350 1050 10
6 41.5 34 19 37.5 1.2 5 420 1260 11
6.8 42 37 22 37.5 1.2 4.4 476 1428 12
8 42 37 22 37.5 1.2 3.8 560 1680 13
10 41.5 41 26 37.5 1.2 3 700 2100 14
12 42 45 30 37.5 1.2 2.5 840 2520 14
15 42 45 30 37.5 1.2 2.1 1050 3150 14
18 57.5 45 30 52.5 20.3 1.2 3.8 720 2160 17
20 57.5 45 30 52.5 20.3 1.2 3.4 800 2400 18
22 57.5 45 30 52.5 20.3 1.2 3.1 880 2640 20
25 57.5 50 35 52.5 20.3 1.2 2.7 1000 3000 21
28 57.5 50 35 52.5 20.3 1.2 2.4 1120 3360 23
U rms =350VAC U N =480Vac U NDC =600Vdc 0.33 32 18 9 27.5 0.8 53.9 36 109 1.6
0.39 32 18 9 27.5 0.8 46 43 129 1.7
0.47 32 18 9 27.5 0.8 38.6 52 155 1.9
0.68 32 20 11 27.5 0.8 27.5 75 224 2.5
0.82 32 22 13 27.5 0.8 23.3 90 271 3
1 32 22 13 27.5 0.8 19.6 110 330 3.2
1.5 32 28 14 27.5 0.8 14 165 495 4.2
2 32 30 16 27.5 0.8 11.1 220 660 5
2.2 32 30 16 27.5 0.8 10.4 242 726 5.2
2.5 32 33 18 27.5 1 7 275 825 6.2
3 32 33 18 27.5 1 6.1 330 990 6.5
3.3 32 37 22 27.5 1 5.3 363 1089 7.4
3.5 32 37 22 27.5 1 5 385 1155 7.7
4 32 37 22 27.5 1 4.4 440 1320 7.9
1.5 42 26 15 27.5 1 19.3 113 338 8.2
2 42 26 15 27.5 1 14.9 150 450 2.8
2.2 42 26 15 27.5 1 13.7 165 495 3.7
2.5 42 30 16 37.5 1 12.3 188 563 4.6
3 42 30 16 37.5 1 10.5 225 675 4.8
3.3 41.5 32 17 37.5 1 9.7 248 743 5.3
3.5 41.5 32 17 37.5 1 9.3 263 788 5.7
4 41.5 34 19 37.5 1 8.3 300 900 6.2
4.5 42 37 22 37.5 1 7.6 338 1013 6.4
5 42 37 22 37.5 1 7 375 1125 7
5.5 42 37 22 37.5 1 6.6 413 1238 8
6 42 44 24 37.5 1 6.2 450 1350 8.3
6.5 41.5 44 24 37.5 1 5.8 488 1463 8.6
7 41.5 44 24 52.5 1 5.5 525 1575 9.7
7.5 41.5 41 26 52.5 1 5.3 563 1688 10
8 41.5 41 26 52.5 1 5.1 600 1800 10.3
8.5 42 43 30 52.5 1 4.9 638 1913 10.5
9 42 45 30 52.5 1 4.7 675 2025 10.5
9.5 42 45 30 52.5 1 4.5 713 2138 10.5
10 42 45 30 52.5 1 4.4 750 2250 10.5
10 57.5 45 30 52.5 20.3 1.2 5.7 450 1350 11.6
11 57.5 45 30 52.5 20.3 1.2 5.3 495 1485 11.9
12 57.5 45 30 52.5 20.3 1.2 4.4 540 1620 14.1
15 57.5 45 30 52.5 20.3 1.2 3.7 675 2025 16.4
16 57.5 50 35 52.5 20.3 1.2 3.5 720 2160 16.8
18 57.5 50 35 52.5 20.3 1.2 3.2 810 2430 18.1
20 57.5 50 35 52.5 20.3 1.2 2.9 900 2700 19.8
