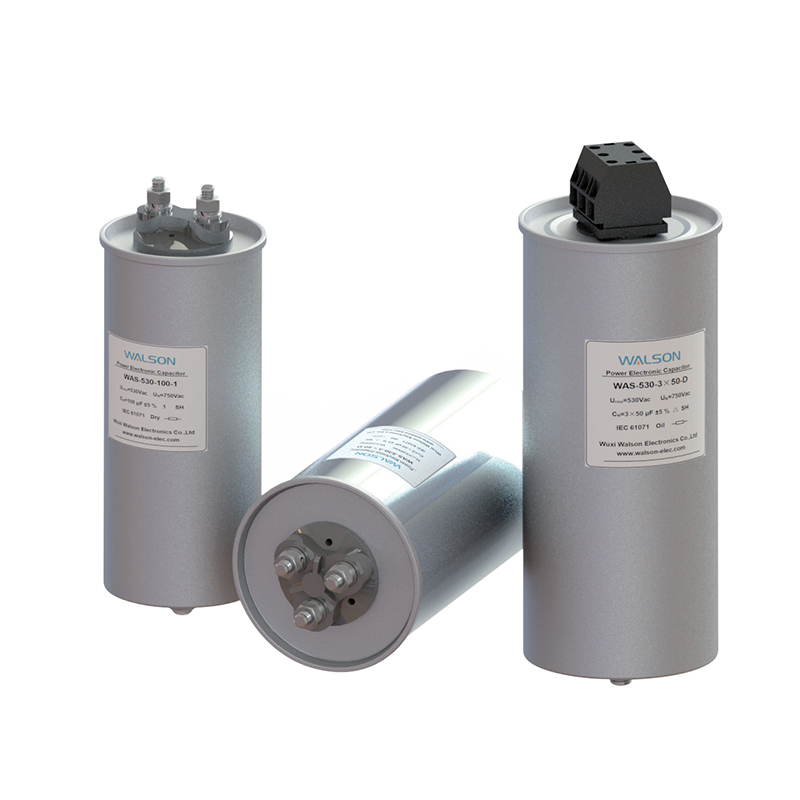

WAS 시리즈 밀폐형 단상/3상 AC 필터 커패시터

특징:

고성능 금속화 폴리프로필렌 필름

원통형 압출 알루미늄 케이스, 단단히 밀봉됨

선택적으로 건식 충전, 우수한 진동 방지 성능 및 누출 없음

오일 충전 옵션, 무게 감소, 열 방출 성능 향상

낮은 손실 인자, 높은 펄스 전류 내성

우수한 자가 치유 및 내전압

과압 단로기, 더욱 안전하고 신뢰할 수 있음

먼지 덮개 또는 충격 위험 방지 단자

문의하기 다운로드

이전：이전 기사 없음 다음：WAB 시리즈 전력 전자 장치용 건식 AC 필터 커패시터(스틸 케이스)

일반적인 응용 분야:

전력 전자 및 UPS 전원 공급 장치의 AC 필터 회로에 적합하며 높은 고조파 전류, 피크 전류 및 전압을 견딜 수 있습니다

사양

참조된 표준	GB/T 17702(IEC61071), 옵션 GB/T 12747(IEC 60831)
정격 RMS 전압	250Vac~1200Vac
연결 유형	단상 또는 3상(Δ Y 또는 Yn 연결 유형)
기후 카테고리	40/85/56
정격 주파수	50 또는 60Hz
과전압 Umax	1.1 Urms: 8시간/일，1.15 Urms: 30분/일，1.2 Urms: 5분/일，
과전압 Umax	1.3 Urms: 1분/일, 1.5Urms: 100ms×1000회
용량 범위	10μF~600μF
용량 공차	±5%, ±10% 또는 기타
유전 소산 인자	0.0002
단자 간 전압 테스트	2.15U _rms 1.5 U _N (50/60Hz),10초
단자와 케이스 사이의 전압 테스트	4,000Vac(50/60Hz),10초
절연저항	≥10000s(20 ℃, 500 V, 1분)
작동 온도 범위	-40℃~85℃
보관 온도 범위	-40℃~85℃
최대 고도	2 000m：(전류에 대한 디레이팅 없음)
최대 고도	2000m ~ 4000m: 전류의 경우 500m당 주름 계수 3%)
예상 수명	건식 : 100,000 h @ △C/C≤5 % 0.8 U _rms , Θhs ≤70 ℃ 오일 종류: 60,000 h @ △C/C≤5 % U _rms , Θhs ≤70 ℃
예상 수명
냉각방식	자연 냉각 또는 강제 냉각
안전	자가 치유 특성 및 과압 단로기
유전체	폴리프로필렌 필름
사례	압출 원통형 알루미늄 캔
터미널	볼트 : M8의 경우 6N·m, M10의 경우 8N·m(건식), M8의 경우 4N·m, M10의 경우 6N·m(유성) 클램프 단자：M5용 2N·m, M6용 3N·m
터미널
수태	폴리우레탄 또는 오일

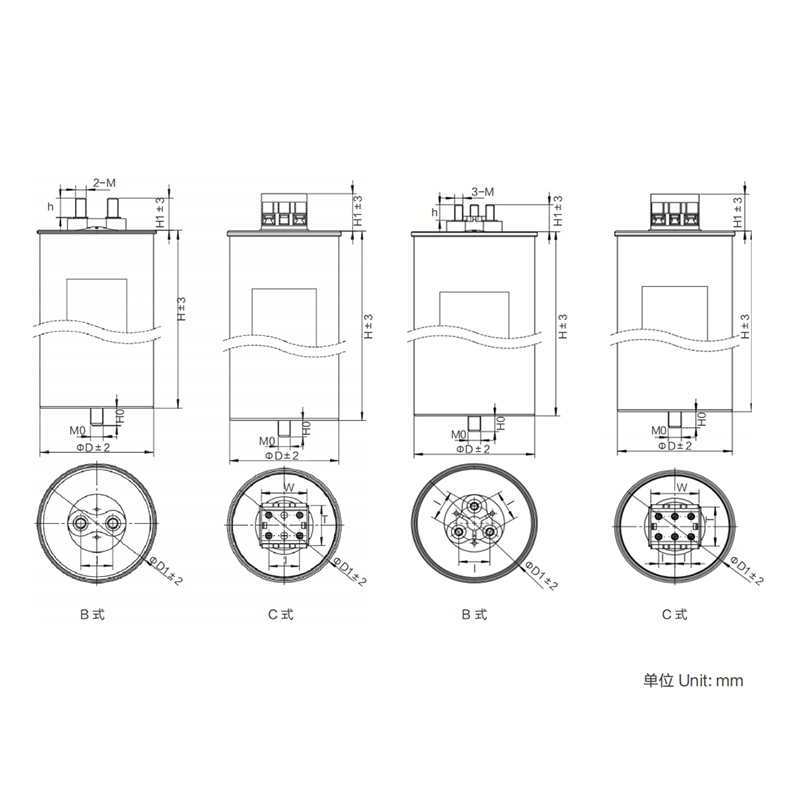

크기(밀리미터)

	기음 _N (uF)	디 (mm)	시간 (mm)	아르 자형 _에스 (mΩ)	LS (NH)	아르 자형 _일 (K/W)	엘 _N	엘 _최대	나 (카)	이다 (카)	중 (kg)
	기음 _N (uF)	디 (mm)	시간 (mm)	아르 자형 _에스 (mΩ)	LS (NH)	아르 자형 _일 (K/W)	엘 _N	엘 _최대	나 (카)	이다 (카)	중 (kg)
유 _rms =230Vac 유 _N =325VAC 우리=700V	3×84	76	200	3×1.5	100	4.5	11	3×34	1.6	4.8	1.1
	3×105	76	230	3×1.6	120	4	13	3×36	1.5	4.5	1.2
	3×160	86	230	3×1.2	120	3.5	20	3×43	2.3	6.9	1.6
	3×250	116	200	3×0.8	110	3.1	31	3×53	3	9	2.4
	3×330	116	230	3×0.9	130	2.7	41	3×54	4.8	14.4	2.5
유 _rms =440Vac 유 _N =625Vac 우리=1300V	3×13	76	140	3×1.8	100	6.2	2	3×22	0.8	2.4	0.9
	3×16.5	76	140	3×1.5	100	5.6	2	3×25	1.1	3.3	0.9
	3×26.5	76	200	3×2.3	100	4.4	4	3×25	0.8	2.4	1.2
	3×33	76	200	3×1.9	100	4	5	3×28	1	3	1.2
	3×50	86	200	3×1.4	110	3.4	7	3×34	1.5	4.5	1.4
	3×66	86	230	3×1.5	120	2.9	9	3×36	1.4	4.2	1.7
	3×83	116	200	3×1.1	110	3.1	11	3×40	2.4	7.2	2.4
	3×100	116	200	3×1.0	110	2.8	14	3×43	2.9	8.7	2.4
	3×133	136	200	3×0.9	120	2.5	18	3×46	3.9	11.7	3.3
	3×154	136	200	3×0.8	120	2.3	21	3×48	4	12	3.3
	3×170	136	230	3×0.9	130	2.2	24	3×45	4.5	13.5	3.8
유 _rms =540Vac U _N =760Vac 미국=1600V	3×19	76	170	3×1.0	110	5.1	3	3×32	1	3	1
	3×23	76	170	3×1.0	110	5	4	3×33	1.2	3.6	1.2
	3×39	86	200	3×0.9	110	4	7	3×39	1.4	4.2	1.7
	3×48	86	230	3×1.0	120	3.6	8	3×40	1.3	3.9	1.9
	3×96	116	230	3×0.8	130	3	16	3×45	2.3	6.9	2.8
U _rms =690Vac U _N =980Vac 미국=2000V	3×33.5	116	170	3×0.8	110	3.5	7	3×42	1.6	4.8	2.2
	3×38	116	200	3×0.8	110	3.5	8	3×40	1.3	3.9	2.4
	3×75	136	230	3×0.8	130	2.6	16	3×45	1.9	5.7	3.7
U _rms =850Vac U _n =1200Vac 미국=2550V	8	76	170	3×1.3	110	5.6	2	3×24	0.6	1.8	1
	10	86	170	3×1.1	110	5.2	3	3×27	0.7	2.1	1
	12	86	170	3×1.0	110	4.8	3	3×20	0.9	2.7	1
	17	106	170	3×0.9	110	4.3	5	3×34	1.1	3.3	1.7
	23	86	230	3×1.1	120	3.4	6	3×37	0.9	2.7	1.6
	28	106	230	3×1.0	130	3.3	7	3×38	1	3	2.2
	33	106	230	3×1.0	130	3	9	3×41	1.2	3.6	2.3
	38	116	230	3×0.9	130	2.9	10	3×42	1.4	4.2	2.8
	49	136	230	3×0.9	130	2.7	13	3×43	1.9	5.7	3.7
	55.8	136	230	3×0.8	130	2.5	15	3×45	2.2	6.6	3.8
