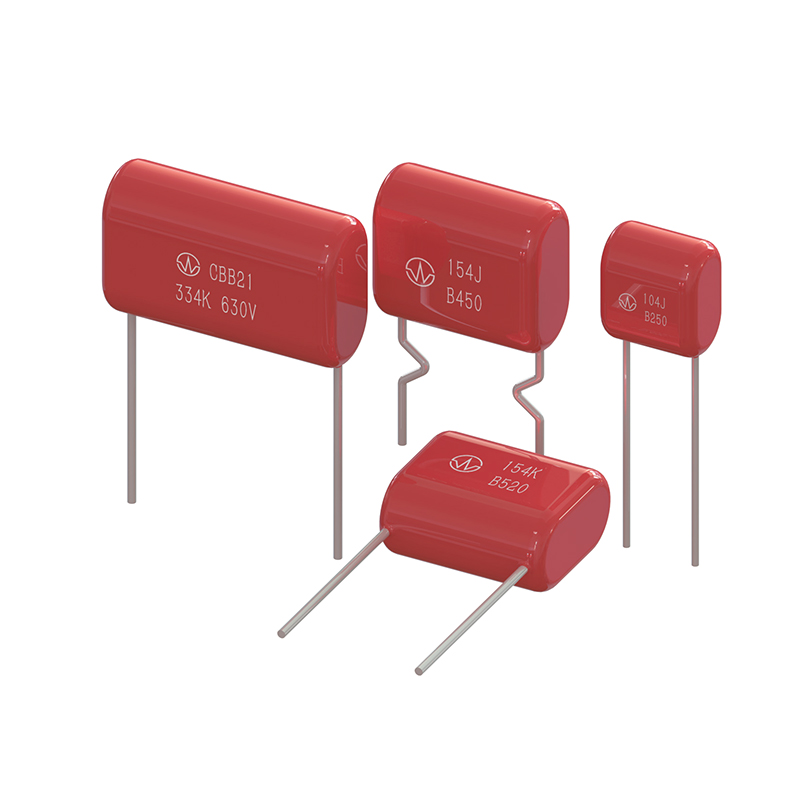

CBB21(22) 시리즈 금속화 폴리프로필렌 필름 커패시터

특징:

금속화 폴리프로필렌 필름

고주파에서 낮은 손실

작은 고유 온도 상승

난연성 에폭시 수지 분체도료 (UL94/V-0)

문의하기 다운로드

이전：CBB62 시리즈 금속화 폴리프로필렌 필름 AC 커패시터 다음：다음 기사 없음

일반적인 응용 프로그램:

고주파, DC, AC 및 펄스 회로에 널리 사용됩니다.

대형 스크린 모니터의 S-보정 회로에 적합

고주파 및 고전류 펄스가 있는 상황에 적합합니다.

사양

참조 표준	GB/T 10190(IEC 60384-16)
기후 카테고리	40/105/21
정격온도	85℃
작동 온도 범위	-40℃~105℃
정격전압	100V,250V,400V,630V,1000V,1250V
용량 범위	0.0010μF~3.3μF
용량 공차	±5%(J), ±10%(K), ±20%(M)
전압 증명	1.6유 _{아르 자형} (5초)
소산 인자	10×10 이하 ^-4 (1kHz,20℃)
절연저항	아르 자형≥25000MQ,C _N 0.33μF 이하 (20℃,100V,1분) 아르 자형C _N ≥7500s,C _N >0.33μF
최대 펄스 상승 시간(dV/ct): 작동 전압(U)이 정격 전압(U)보다 낮은 경우 _{아르 자형} ), 커패시터는 더 높은 dVlit에서 작동할 수 있습니다. 이 경우 최대 허용 dVet는 야간 값에 U를 곱하여 얻습니다. _R /유
	U _R (다섯)	dV/dt(V/μs)
	U _R (다섯)	P=7.5	P=10.0	P=15.0	P=22.5
	100/250	660	560	310	130
	400	900	780	600	300
	630	1500	1200	900	400
	1000/1250	2500	2200	一	一

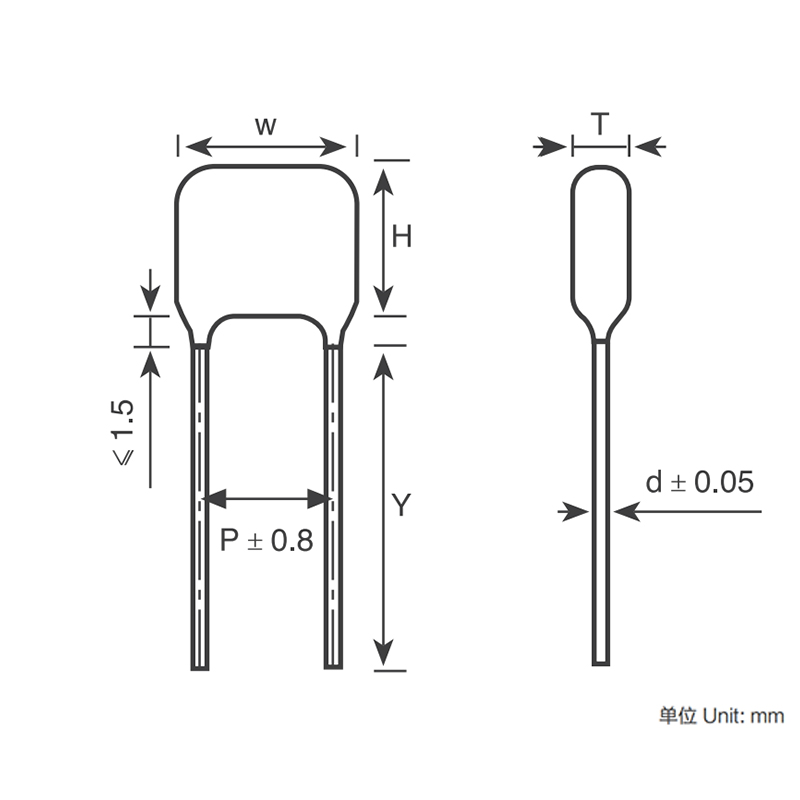

크기(밀리미터)

	중국 (uF)	여	시간	티	피	디
	중국 (uF)	여	시간	티	피	디
100Vdc(63Vac)/250Vdc(160Vac)	0.01	9.8	7.7	4	7.5	0.6
	0.012	9.8	7.9	4.3	7.5	0.6
	0.015	9.8	7.8	4.2	7.5	0.6
	0.018	9.8	8.1	4.4	7.5	0.6
	0.02	9.8	8.2	4.6	7.5	0.6
	0.022	9.8	8.4	4.8	7.5	0.6
	0.027	9.8	7.6	4	7.5	0.6
	0.033	9.8	7.9	4.2	7.5	0.6
	0.039	9.8	8.1	4.5	7.5	0.6
	0.047	9.8	8.5	4.8	7.5	0.6
	0.056	12.5	8.1	4.5	10	0.6
	0.068	12.5	8.5	4.8	10	0.6
	0.082	12.5	8.8	5.2	10	0.6
	0.1	12.5	8.3	4.7	10	0.6
	0.12	12.5	8.6	5	10	0.6
	0.15	12.5	8.9	5.2	10	0.6
	0.18	12.5	9.3	5.6	10	0.6
	0.22	12.5	9.8	6.1	10	0.6
	0.27	17.5	10.5	5.3	15	0.6
	0.33	17.5	11	5.8	15	0.6
	0.39	17.5	11.4	6.2	15	0.6
	0.47	17.5	12	6.6	15	0.6
	0.56	17.5	12.4	7.2	15	0.6
	0.68	17.5	13.5	7.8	15	0.8
	0.82	17.5	14.2	8.5	15	0.8
	1	17.5	15	9.3	15	0.8
	1.2	25.2	14.8	7.5	22.5	0.8
	1.5	25.2	15.6	8.3	22.5	0.8
	1.8	25.2	16.4	9.1	22.5	0.8
	2	25.2	16.9	10.1	22.5	0.8
	2.2	25.2	18.3	9.9	22.5	0.8
	2.7	25.2	19.3	10.9	22.5	0.8
	3	25.2	19.9	11.6	22.5	0.8
	3.3	25.2	20.5	12.1	22.5	0.8
400Vdc(200Vac)	0.01	9.8	7.8	4.1	7.5	0.6
	0.012	9.8	8.8	4.4	7.5	0.6
	0.015	9.8	8.4	4.7	7.5	0.6
	0.018	9.8	8.7	5	7.5	0.6
	0.02	9.8	8.9	5.3	7.5	0.6
	0.022	9.8	9.1	5.5	7.5	0.6
	0.033	9.8	9.5	6	7.5	0.6
	0.027	12.5	8.1	4.5	10	0.6
	0.033	12.5	8.5	4.8	10	0.6
	0.039	12.5	8.7	5	10	0.6
	0.047	12.5	9	5.5	10	0.6
	0.056	12.5	9.4	5.8	10	0.6
	0.068	12.5	9.1	5.4	10	0.6
	0.082	12.5	9.5	5.9	10	0.6
	0.1	12.5	10	6.4	10	0.6
	0.1	17.5	8.3	4.5	15	0.6
	0.15	17.5	11.2	6	15	0.6
	0.18	17.5	11.6	6.4	15	0.6
	0.22	17.5	12.2	7	15	0.6
	0.27	17.5	12.9	7.6	15	0.8
	0.33	17.5	14.1	8.4	15	0.8
	0.39	17.5	14.7	9	15	0.8
	0.47	17.5	15.5	9.8	15	0.8
	0.68	17.5	17.5	10.5	15	0.8
	0.56	25.2	15.2	7.9	22.5	0.8
	0.68	25.2	15.9	9.1	22.5	0.8
	0.82	25.2	16.7	10	22.5	0.8
	1	25.2	17.7	10.9	22.5	0.8
630Vdc(220Vac)	0.001	4.3	7.9	10	7.5	0.6
	0.0012	4.5	8.2	10	7.5	0.6
	0.0015	4.4	8.1	10	7.5	0.6
	0.0018	4.2	7.8	10	7.5	0.6
	0.002	4.3	8	10	7.5	0.6
	0.0022	4.5	8.1	10	7.5	0.6
	0.0027	4.5	8.1	10	7.5	0.6
	0.0033	4.8	8.5	10	7.5	0.6
	0.0039	4.5	8.2	10	7.5	0.6
	0.0047	4.9	8.5	10	7.5	0.6
	0.0056	5.2	8.8	10	7.5	0.6
	0.0068	4.4	8	12.5	10	0.6
	0.0082	4.7	8.3	12.5	10	0.6
	0.01	4.1	7.8	12.5	10	0.6
	0.012	4.4	8	12.5	10	0.6
	0.015	4.7	8.3	12.5	10	0.6
	0.018	4.9	8.6	12.5	10	0.6
	0.02	5.1	8.8	12.5	10	0.6
	0.022	5.3	8.9	12.5	10	0.6
	0.027	5.7	9.4	12.5	10	0.6
	0.033	6.2	9.9	12.5	10	0.6
	0.039	8.7	10.3	12.5	10	0.6
	0.047	5.6	10.8	17.5	15	0.6
	0.056	6	11.2	17.5	15	0.6
	0.068	6.5	11.7	17.5	15	0.6
	0.082	7	12.2	17.5	15	0.6
	0.1	7.6	12.8	17.5	15	0.8
	0.12	8.2	13.9	17.5	15	0.8
	0.15	9	14.7	17.5	15	0.8
	0.18	9.8	15.5	17.5	15	0.8
	0.2	10.3	16	17.5	15	0.8
	0.22	10.3	16	17.5	15	0.8
	0.33	10.5	16	17.5	15	0.8
	0.47	10.5	16.2	17.5	15	0.8
	0.68	10.5	16.5	17.5	15	0.8
	0.82	11	16.8	17.5	15	0.8
	0.22	7.9	15.2	25.2	22.5	0.8
	0.27	9.2	15.9	25.2	22.5	0.8
	0.33	10	16.8	25.2	22.5	0.8
	0.39	10.8	17.6	25.2	22.5	0.8
	0.47	11.8	18.6	25.2	22.5	0.8
	0.56	12.8	19.6	25.2	22.5	0.8
1000/1250Vdc(400Vac)	0.001	4.3	7.9	10	7.5	0.6
	0.0012	4.5	8.2	10	7.5	0.6
	0.0015	4.4	8.1	10	7.5	0.6
	0.0018	4.2	7.8	10	7.5	0.6
	0.0022	4.5	8.1	10	7.5	0.6
	0.0027	4.2	7.8	10	7.5	0.6
	0.0033	4.5	8.2	10	7.5	0.6
	0.0039	4.8	8.4	10	7.5	0.6
	0.0047	4.7	8.3	10	7.5	0.6
	0.0056	5	8.7	10	7.5	0.6
	0.0068	5.2	8.9	12.5	10	0.6
	0.0082	5.6	9.3	12.5	10	0.6
	0.01	6.3	9.9	12.5	10	0.6
