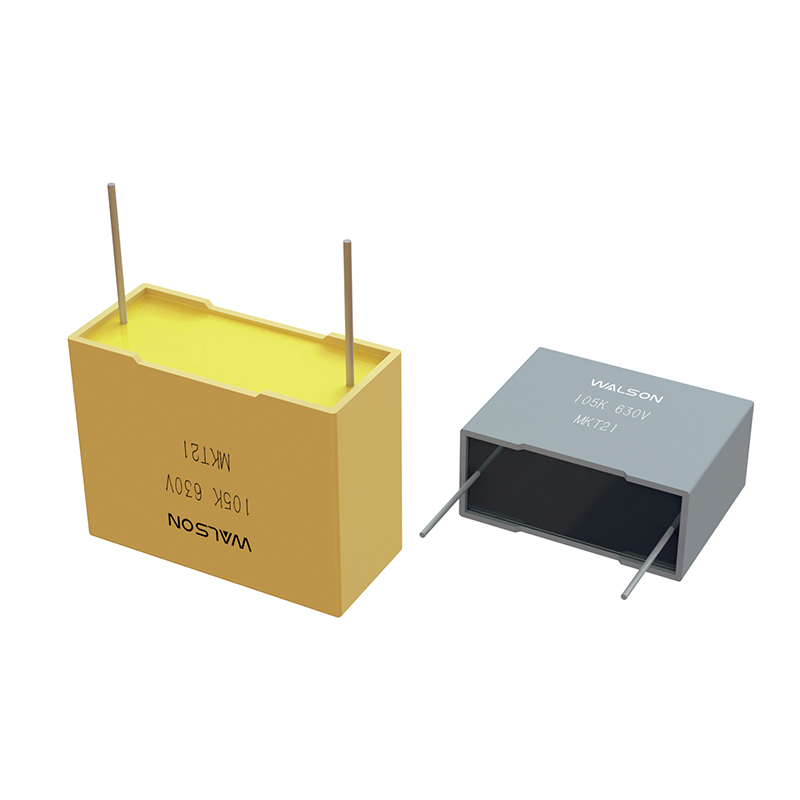

MKT21 시리즈 금속화 폴리에스테르 필름 커패시터(박스형)

특징:

금속화 폴리에스테르 필름, 비유도성 권선 구조

뛰어난 자가치유성, 높은 신뢰성

난연성 플라스틱 케이스 및 수지로 밀봉(UL94 V-0)

문의하기 다운로드

이전：MKT21B 박스형 금속화 폴리에스테르 필름 커패시터(적층형 버전)다음：CL20 금속화 폴리에스테르 필름 커패시터(축형)

일반적인 응용 프로그램:

우회, 차단, 결합, 분리, 펄스, 논리, 타이밍 및 발진기 회로 등에 적합합니다.

사양

참조 표준	GB/T 7332(IE기음 60384-2)
기후 카테고리	55/105/56
정격온도	85℃
작동 온도 범위	-55~105℃
유 _{아르 자형} 정격전압	100/250/400/630/1000V,63/160/200/220/250Vac
용량 범위	0.001μF~33.0μF
용량 공차	±5%(J) ±10%(K) ±20%(M)
전압 증명	1.6U _{아르 자형} (5초)
아르 자형 _인 절연저항(R _lns )	C _N ≤0.33μF: ≥7500MΩC _N >0.33μF: ≥2500초(20℃,100Vdc, 1분)
Tanδ 소산 인자	≤0.0100 (1kHz, 20℃)

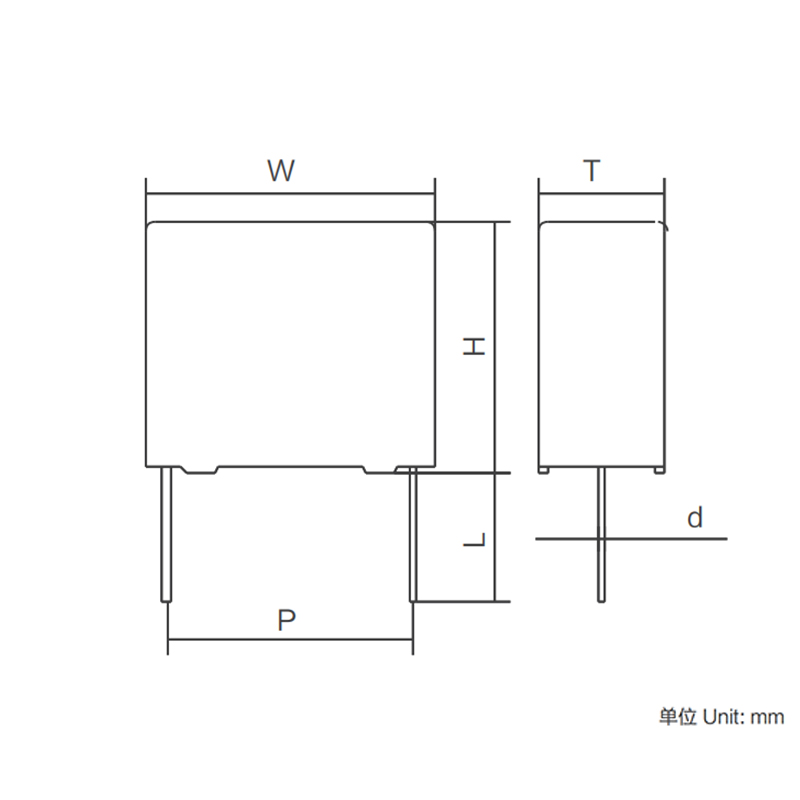

크기(밀리미터)

	중국 (μF)	W±1.0 (mm)	H±1.0 (mm)	T±1.0 (mm)	P±0.5 (mm)	d±0.05(mm
	중국 (μF)	W±1.0 (mm)	H±1.0 (mm)	T±1.0 (mm)	P±0.5 (mm)	d±0.05(mm
100Vdc(63Vac)	1	13	11	5	10	0.6
	1.5	13	12	6	10	0.6
	1	18	11	5	15	0.8
	1.5	18	12	6	15	0.8
	2.2	18	12	6	15	0.8
	3.3	18	13.5	7.5	15	0.8
	4.7	18	14.5	8.5	15	0.8
	3.3	26.5	15	6	22.5	0.8
	4.7	26.5	16.5	7	22.5	0.8
	6.8	26.5	19	10	22.5	0.8
	10	26.5	22	12	22.5	0.8
	6.8	32	18	9	27.5	0.8
	10	32	20	11	27.5	0.8
	15	32	20	11	27.5	0.8
	22	32	25	13	27.5	0.8
	33	32	30	16	27.5	0.8
250Vdc(160Vac)	0.33	13	11	5	10	0.6
	0.47	13	12	6	10	0.6
	0.47	18	11	5	15	0.8
	0.68	18	12	6	15	0.8
	1	18	13.5	7.5	15	0.8
	1.5	18	14.5	8.5	15	0.8
	1	26.5	15	6	22.5	0.8
	1.5	26.5	16.5	7	22.5	0.8
	2.2	26.5	17	8.5	22.5	0.8
	3.3	26.5	20	11	22.5	0.8
	3.3	32	18	9	27.5	0.8
	4.7	32	20	11	27.5	0.8
	6.8	32	22	13	27.5	0.8
	10	32	24.5	15	27.5	0.8
400Vdc(200Vac)	0.1	13	11	5	10	0.6
	0.15	13	12	6	10	0.6
	0.15	18	11	5	15	0.8
	0.22	18	12	6	15	0.8
	0.33	18	13.5	7.5	15	0.8
	0.47	18	14.5	8.5	15	0.8
	0.68	18	16	10	15	0.8
	0.47	26.5	15	6	22.5	0.8
	0.68	26.5	16.5	7	22.5	0.8
	1	26.5	19	10	27.5	0.8
	1.5	26.5	22	12	27.5	0.8
	1	32	18	9	27.5	0.8
	1.5	32	20	11	27.5	0.8
	2.2	32	22	13	27.5	0.8
	3.3	32	24.5	15	27.5	0.8
	4.7	32	30	16	27.5	0.8
	6.8	32	33	18	27.5	0.8
630Vdc(220Vac)	0.047	13	11	5	10	0.6
	0.068	13	12	6	10	0.6
	0.068	18	11	5	15	0.8
	0.1	18	12	6	15	0.8
	0.15	18	13.5	7.5	15	0.8
	0.22	18	16	10	15	0.8
	0.33	18	19	11	15	0.8
	0.15	26.5	15	6	22.5	0.8
	0.22	26.5	16.5	7	22.5	0.8
	0.33	26.5	16.5	7	22.5	0.8
	0.47	26.5	17	8.5	22.5	0.8
	0.68	26.5	22	12	22.5	0.8
	0.47	32	18	9	27.5	0.8
	0.68	32	20	11	27.5	0.8
	1	32	20	11	27.5	0.8
1000Vdc(250Vac)	0.015	13	11	5	10	0.6
	0.022	13	12	6	10	0.6
	0.022	18	11	5	15	0.8
	0.033	18	12	6	15	0.8
	0.047	18	12	6	15	0.8
	0.068	18	13.5	7.5	15	0.8
	0.1	18	14.5	8.5	15	0.8
	0.1	26.5	15	6	22.5	0.8
	0.15	26.5	16.5	7	22.5	0.8
	0.22	26.5	17	8.5	22.5	0.8
	0.33	26.5	20	11	22.5	0.8
	0.22	32	18	9	27.5	0.8
	0.33	32	20	11	27.5	0.8
	0.47	32	20	11	27.5	0.8
	0.68	32	28	14	27.5	0.8
	1	32	30	16	27.5	0.8
	1.5	32	37	22	27.5	0.8
