전자기 간섭 억제용 MKP X2Y 시리즈 커패시터 모듈(클래스 X2+Y)

특징:

금속화 폴리프로필렌 필름, 비유도 구조, 우수한 전기적 특성

X2 및 Y2 클래스 억제 간섭 커패시터는 삼각형 연결과 3개의 끝이 있는 통합 구조를 가집니다.

난연성 플라스틱 케이스 및 에폭시 수지 밀봉(UL 94 V-0), 주석 도금 구리 피복 강철 와이어가 세 끝에서 나옵니다.

GB/T 6346.14(idt IEC 60384-14) 표준을 참조하여 ENEC 인증 획득

문의하기 다운로드

이전：전자기 간섭 억제용 MKP X1Y 시리즈 커패시터 모듈(클래스 X1+Y)다음：MKP-X2 시리즈 금속화 폴리프로필렌 필름 EMI 커패시터

일반적인 응용 분야:

주로 애플리케이션에서 발생하는 노이즈를 억제하기 위해 인라인 바이패스, 안테나 커플링, 교차 및 스파크 킬러 회로에 사용됩니다.

EMI 필터, SMPS, 믹서, 팬, 커피 그라인더, 오디오, TV 등과 같은 가전 제품에 사용 가능

사양

참조 표준	IE기음 60384-14:2013/AMD:2016 EN 60384-14:2013 A1
제품 하위 클래스	X2, Y2
정격전압	275VAC, 300VAC
일반 용량 범위	X2:0.1~2.2μF Y2:0.001~0.027μF
용량 공차	±10%(K)
기후 카테고리	40/110/21
수동 가연성 카테고리	C
단자 간 전압 테스트	X2: 1800Vdc 2초 Y2: 3000Vdc 2초
단자와 케이스 사이의 전압 테스트	2100VAC 60초
절연저항	C≤0.33μF:≥15000MΩ,C≤0.33μF:≥5000초(20℃,100V,1분)
손실 각도의 탄젠트	≤0.0010(1kHz,20℃)

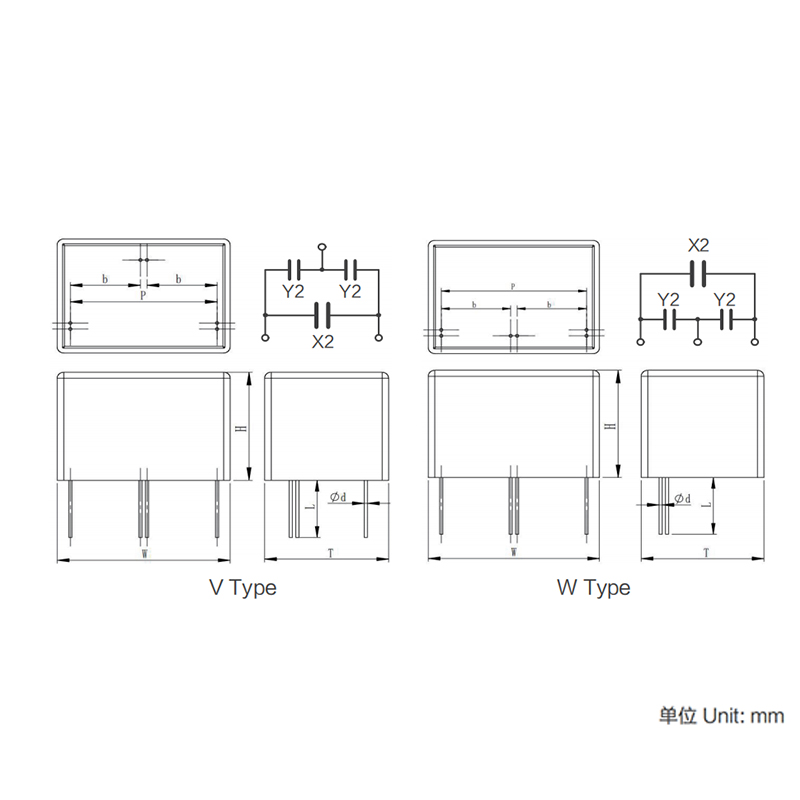

크기(밀리미터)

기음 _R-x2 (uF)	기음 _R-Y2 (μF)	인클로저 치수			리드 크기
기음 _R-x2 (uF)	기음 _R-Y2 (μF)	W±1 (mm)	H±1 (mm)	T±1 (mm)	P±2 (mm)	b±2 (mm)	Φd±0.05 (mm)
0.1	0.001	18	16	10	15	7.5	0.5
	0.0022	18	16	10	15	7.5	0.5
	0.0047	18	16	10	15	7.5	0.5
	0.01	18	19	11	15	10	0.5
	0.027	26.5	22	12	22.5	10	0.5
0.22	0.001	18	19	11	15	10	0.5
	0.0022	18	19	11	15	10	0.5
	0.0033	26.5	20	11	22.5	10	0.5
	0.0047	26.5	20	11	22.5	10	0.5
	0.01	26.5	20	11	22.5	10	0.5
	0.027	26.5	22	12	22.5	10	0.5
0.33	0.001	26.5	20	11	22.5	10	0.5
	0.0022	26.5	20	11	22.5	10	0.5
	0.0033	26.5	20	11	22.5	10	0.5
	0.0047	26.5	22	12	22.5	10	0.5
	0.01	26.5	22	12	22.5	10	0.5
	0.027	26.5	22	12	22.5	10	0.5
0.47	0.001	26.5	22	12	22.5	10	0.5
	0.0022	26.5	22	12	22.5	10	0.5
	0.0033	26.5	22	12	22.5	10	0.5
	0.0047	26.5	22	12	22.5	10	0.5
	0.01	26.5	22	12	22.5	10	0.5
	0.025	26	15	16	22.5	10	0.5
	0.027	26	15	16	22.5	10	0.5
1	0.00	32	24.5	15	27.5	12.5	0.5
	0.0022	32	24.5	15	27.5	12.5	0.5
	0.0033	32	24.5	15	27.5	12.5	0.5
	0.01	32	24.5	15	27.5	12.5	0.5
	0.025	26.5	18	19	22.5	10	0.5
	0.027	26.5	18	19	22.5	10	0.5
2.2	0.001	31	30	18	27.5	12.5	0.5
	0.022	31	30	18	27.5	12.5	0.5
	0.0047	31	30	18	27.5	12.5	0.5
	0.01	31	30	18	27.5	12.5	0.5
	0.027	32	37	22	27.5	12.5	0.5
