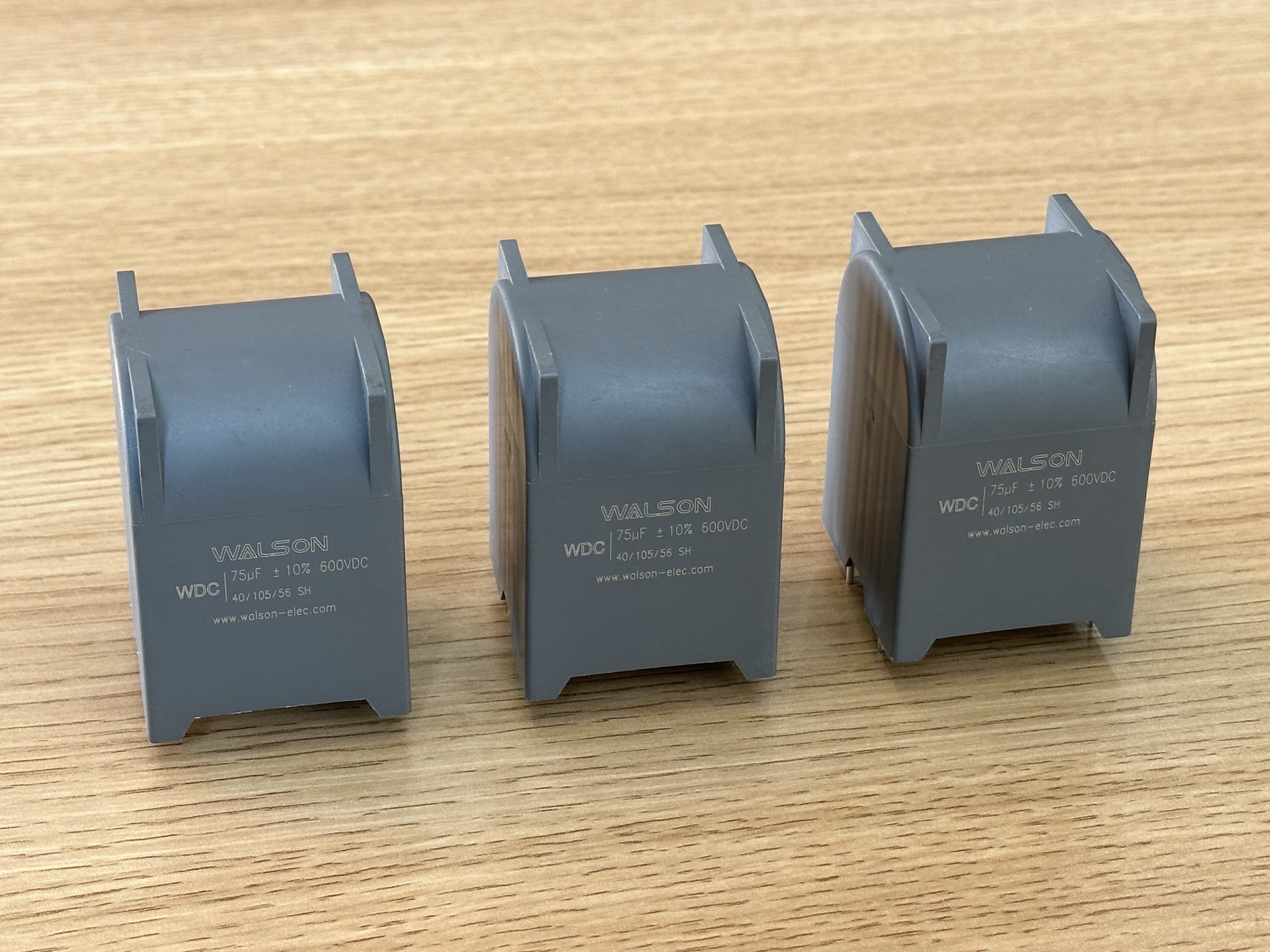

필름 커패시터의 ESR/ESL 매개변수 해석과 장비 작동에 대한 중요한 영향

업계 뉴스Mar 02, 2026작성자: 관리자

전자회로에서는 필름 콘덴서 안정성 때문에 널리 사용됩니다. 성능을 깊이 이해하려면 ESR(등가 직렬 저항)과 ESL(등가 직렬 인덕턴스)이라는 두 가지 주요 매개변수를 무시할 수 없습니다.

ESR(등가 직렬 저항) 작동 중 커패시터에 의해 나타나는 직렬 저항을 나타냅니다. 독립된 물리적 저항이 아니고 전극저항, 접촉저항, 유전체에 의한 손실로 구성됩니다. ESR의 존재로 인해 두 가지 주요 문제가 발생합니다. 발열 그리고 효율성 감소 . 리플 전류가 커패시터를 통해 흐르면 ESR(P = I² * ESR) 전체에서 전력이 소실됩니다. 이 에너지는 열로 변환되어 커패시터 내부 온도를 높입니다. 아레니우스(Arrhenius) 이론에 따르면 온도가 10°C 상승할 때마다 커패시터의 수명이 절반으로 줄어드는 경우가 많습니다. 따라서 긴 수명과 높은 작동 효율성을 보장하려면 낮은 ESR이 중요합니다.

ESL(등가 직렬 인덕턴스) 이는 커패시터 리드와 내부 전극 구조에 의해 형성된 기생 인덕턴스에서 비롯됩니다. 저주파 애플리케이션에서는 ESL의 효과가 미미합니다. 그러나 고주파 스위칭 회로(예: 스위칭 전원 공급 장치 및 인버터)에서는 ESL이 커패시터와 공진하여 유도성 리액턴스(XL = 2πfL)를 생성합니다. 이로 인해 커패시터가 고주파수에서 원래의 필터링 특성을 잃게 되고 심지어 회로에 진동이나 전압 스파이크가 발생하여 정상적인 장비 작동을 방해할 수도 있습니다.

장비 작동에 대한 중요한 영향:

신에너지 차량 드라이브 및 광전지 인버터와 같은 고전력 밀도 장비의 경우 전류 변화율(di/dt)이 매우 높습니다. 필름 커패시터의 ESR이 너무 높으면 열 폭주 위험이 크게 증가합니다. ESL이 너무 높으면 과도 스위칭 중에 생성된 과전압을 효과적으로 흡수할 수 없어 전력 반도체 장치(예: IGBT)가 손상될 수 있습니다. 따라서 필름 콘덴서를 선택하는 방법은 다음과 같습니다. 낮은 ESR 및 낮은 ESL 장비의 에너지 효율성, 신뢰성 및 전자기 호환성(EMC)을 향상시키는 데 매우 중요합니다.
