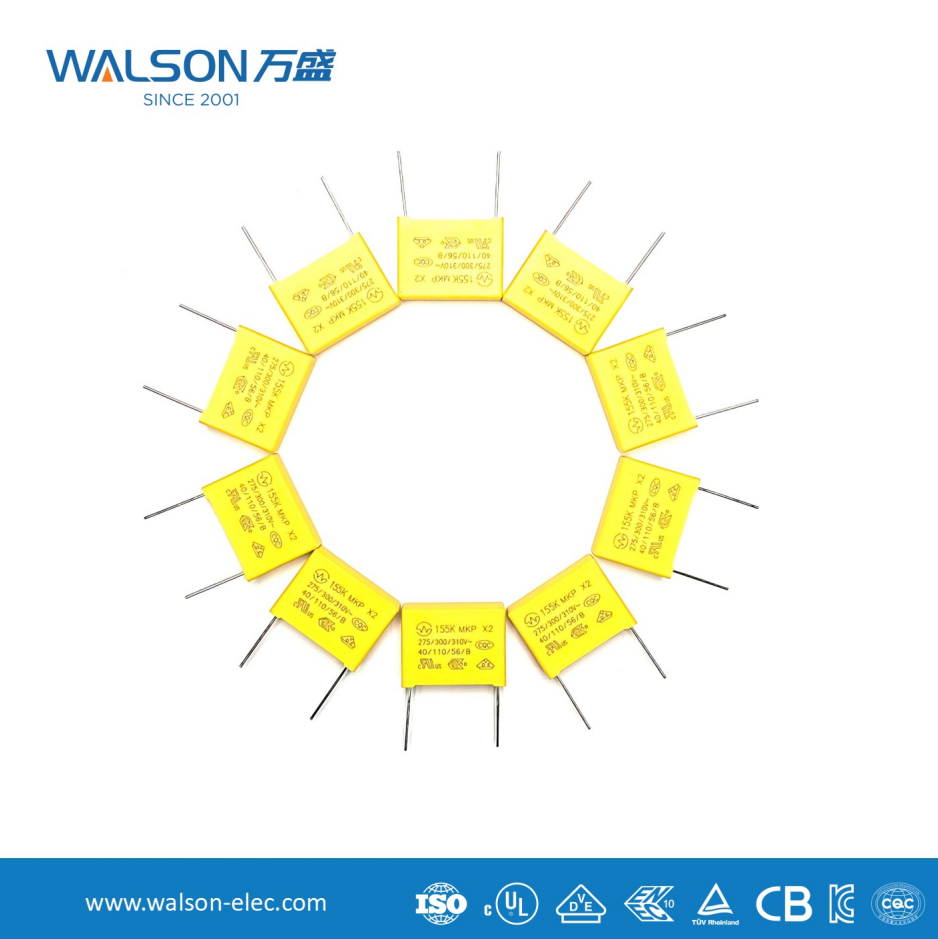

안전 콘덴서의 특성 및 응용

I. 핵심특성(일반 콘덴서와의 본질적인 차이점)

안전의 특징 커패시터 '안전'이라는 단어를 중심으로 전개됩니다.

1. 고장 모드 안전

주요 특징: 이것이 안전 콘덴서의 중요한 특징입니다. 과전압, 과열 또는 기타 이유로 인해 커패시터가 고장날 경우 다음과 같은 상황에서 작동하도록 설계되었습니다. 개방 회로 모드 ,보다는 단락 모드 .

이것이 왜 중요합니까?
활선과 중성선 사이(X 커패시터) 또는 활선/중성선과 접지 사이에 연결된 커패시터(Y 커패시터)가 단락으로 인해 고장나는 경우 감전, 화재 또는 장비 손상이 발생할 수 있습니다. 그러나 개방 회로 오류는 필터링 기능의 손실만 초래하고 안전 위험을 초래하지 않습니다.

2. 금속화 박막 유전체 채용

일반적으로 폴리프로필렌(MKP) 또는 폴리에스테르 필름이 사용됩니다. 이 매체는 자가 치유 속성 : 필름이 부분적으로 파괴되면 파괴점에서 발생하는 열로 인해 주변의 금속도금이 증발하여 결함점을 격리시켜 커패시터가 부분적으로 기능을 회복하고 영구적인 단락상태가 아닌 개방회로 상태를 유지하게 한다.

3. 높은 수준의 내압성 및 내충격성

• 높은 정격 전압: 일반적으로 250VAC, 275VAC, 310VAC, 440VAC 등에서 사용 가능합니다.
• 높은 서지 전압 저항: 작동 전압을 훨씬 초과하는 순간적인 고전압 펄스(예: 낙뢰 및 스위칭 서지)를 견딜 수 있습니다. 예를 들어, X1 커패시터는 4kV 펄스 전압을 견뎌야 할 수 있습니다.
• 높은 절연 저항: 특히 Y 커패시터에 중요한 최소 누설 전류를 보장합니다.

4. 필수 보안인증

안전 커패시터는 사용되는 국가 또는 지역에서 다음과 같은 보안 인증을 받아야 합니다.

• 중국: CQC(CCC 인증의 보안 구성 요소)
• 북미: UL(미국), cUL(캐나다)
• 유럽: VDE(독일), ENEC(유럽 공통 표준)

인증마크는 콘덴서 본체에 직접 인쇄되어 있어 구매시 직관적인 식별이 가능합니다.

II. 분류 및 적용

안전 커패시터는 주로 다음과 같이 분류됩니다. X 커패시터 그리고 연결 위치 및 보호 수준에 따른 Y 커패시터 .

III. 선택 및 사용 지침

1. 응용 프로그램 위치에 따라 유형 결정

• 사용 L과 N 사이의 X 커패시터; Y 커패시터를 사용 L/PG 또는 N/PG 사이. 절대로 서로 바꾸거나 일반 콘덴서로 대체하지 마십시오.

2. 안전기준에 따른 안전등급 선택

• 접지 누설 전류에 대한 엄격한 요구 사항이 있는 장비(예: 의료 기기 및 휴대용 장치)의 경우, Y1을 선택해야 합니다. .
• Y2 일반 가전제품 및 IT 장비에 권장됩니다.
• 입력 전압이 높고 낙뢰 서지가 심한 환경(예: 실외 장비)의 경우 다음을 고려하십시오. X1 ; 일반적인 실내 사용을 위해, 사용 X2 .

3. 주요 매개변수에 집중

• 정격 전압: 회로의 AC 작동 전압보다 높아야 합니다.
• 용량: X 커패시터의 일반적인 값은 0.1μF, 0.22μF, 0.47μF 등입니다. Y 커패시터는 누설 전류를 제어하기 위해 더 작은 정전 용량(일반적으로 ≤ 수 nF)을 갖습니다.
• 안전 인증: 필요한 인증 마크가 목표 시장에 존재하는지 확인하십시오.

4. 사용 지침에 주의하세요

• X 커패시터: 전원이 차단된 후 저장된 전하로 인해 감전될 수 있으므로, X 커패시터 with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (보통 메그옴 범위) 지정된 시간(예: 1초 이내) 내에 전압이 안전한 값으로 감소되도록 합니다.
• Y 커패시터 : 배선 시 리드선은 최대한 짧게 하고, 고주파 필터링 효과를 높이기 위해 필터의 접지 단자에 가깝게 배치해야 합니다. 여러 개의 Y 커패시터를 동일한 지점에 접지해야 합니다("깨끗한 접지").

요약

안전 커패시터는 전원 공급 장치 설계에서 안전과 EMC 준수를 지키는 수호자입니다. 이들의 본질은 오류 발생 시와 작동(필터링) 중에 사용자 안전을 최우선으로 생각하는 것입니다. X 및 Y 커패시터의 적절한 선택과 사용은 전력망에 연결된 모든 전자 장치가 안전 인증(예: CCC, UL, CE) 및 전자기 호환성 테스트를 통과하는 데 필수적입니다. 설계 과정에서 일반 필터링 부품이 아닌 안전 장치로 취급되어야 합니다.
