태양 광 인버터에서 신청 사례, 장점 및 디자인 박막 커패시터 선택

회사 뉴스Jun 06, 2025작성자: 관리자

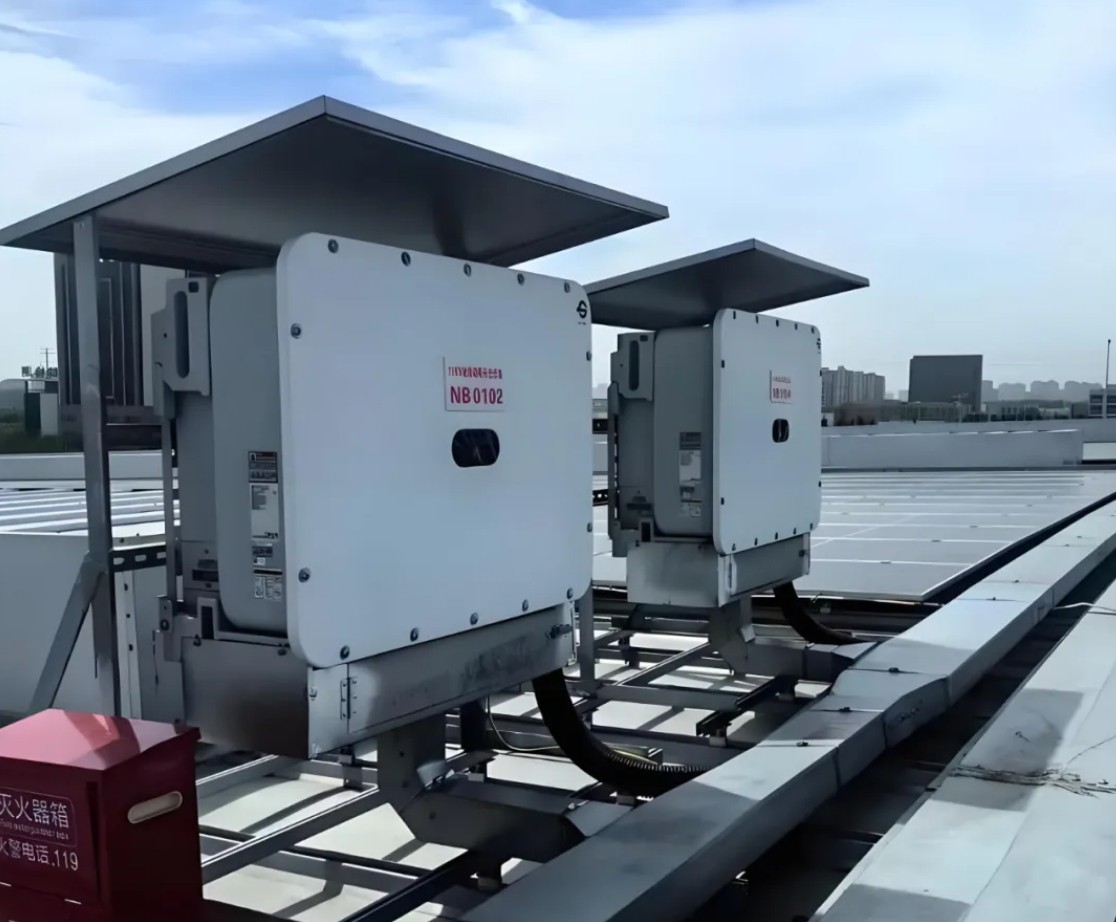

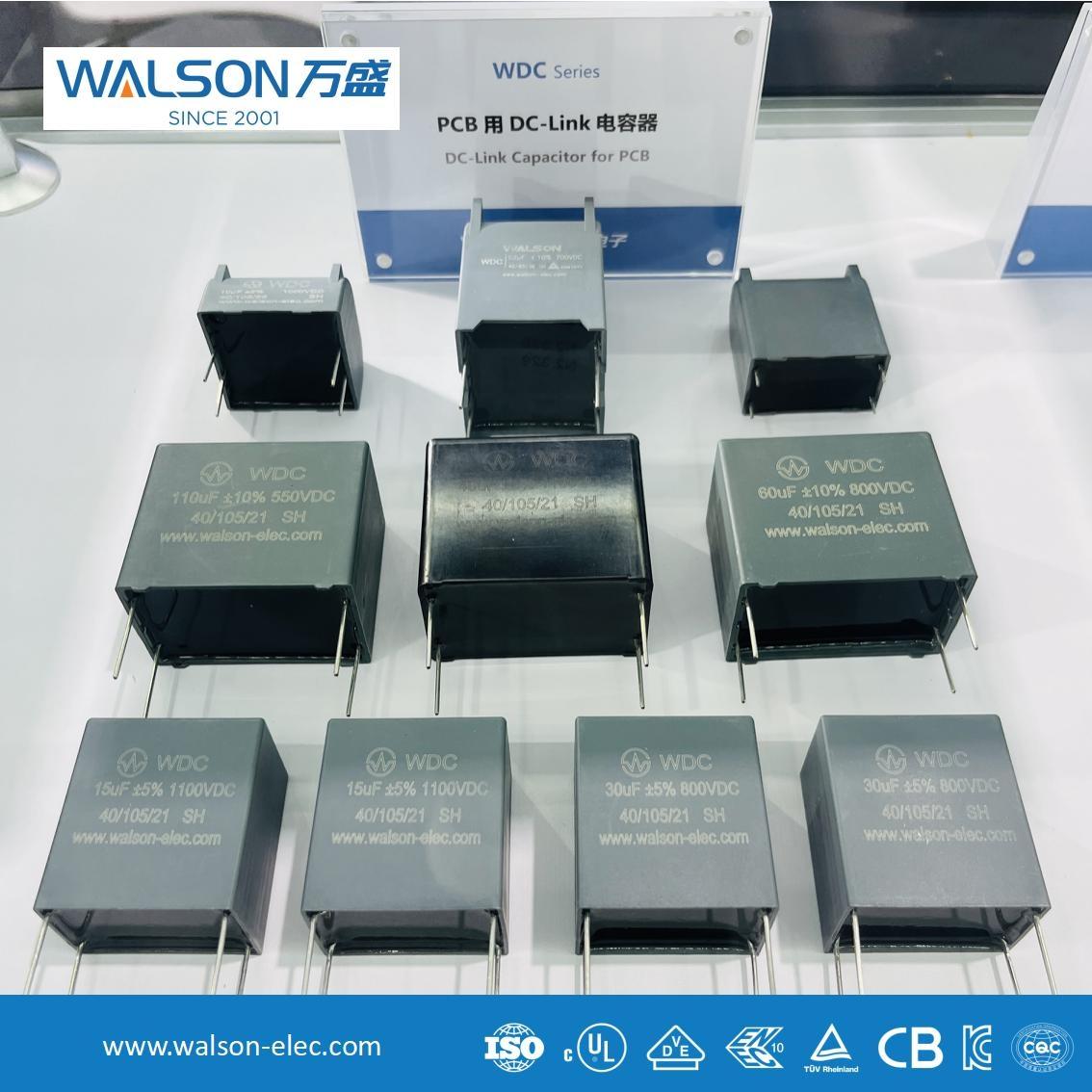

필름 커패시터는 태양 광 인버터에서 특히 높은 리플 전류를 처리하는 데 중요합니다. 100kW 인버터를 예로 들어, DC-Link 커패시터는 220A의 최대 잔물결 전류 (저전압 전체 전원 조건 하에서)를 견딜 수 있어야합니다. 신뢰성을 보장하기 위해 설계에는 실제 잔물결 전류 기능이 300A를 초과하는 마진이 필요합니다.

커패시턴스 값은 버스 전압에 미치는 영향을 최소화합니다. 예를 들어, 5kHz 스위칭 주파수에서, 다양한 정전 용량으로도 전압 변동 (ΔV)은 무시할 수 있습니다. 따라서, 커패시턴스가 아니라 커패시터의 잔물결 전류 기능에 중점을 둡니다. 필름 커패시터의 ESR (동등한 직렬 저항)은 주요 매개 변수입니다. ESR은 더 높은 리플 전류를 허용하고 필요한 병렬 커패시터의 수를 줄입니다. 예를 들어, ESR이 1.2MΩ 인 420μF/1100V 커패시터의 단일 단위 등급은 60A (70 ° C)이며 5 개의 병렬 장치는 300A 요구 사항을 충족 할 수 있습니다.

온도 제어도 마찬가지로 중요합니다. 코어 온도는 장수와 성능을 보장하기 위해 85 ° C (70 ° C의 경우) 이하로 유지해야합니다. ESR 및 열 설계를 최적화함으로써 병렬 장치 수를 최소화하여 비용과 크기를 줄일 수 있습니다. 요약하면, PV 인버터에서 DC-Link 커패시터의 핵심 기준은 높은 리플 전류 기능 및 낮은 ESR 특성 입니다.
